可傾形電磁チャック [KET-U]
カタログ
Q&A集
KET-1545UFKET-1545UF

【用途】

治工具、金型などの成形研削作業に適しています。

【特長】

取付が簡単で回転角度が自由に得られます。

目盛り付きの回転軸なので角度出しが便利です。

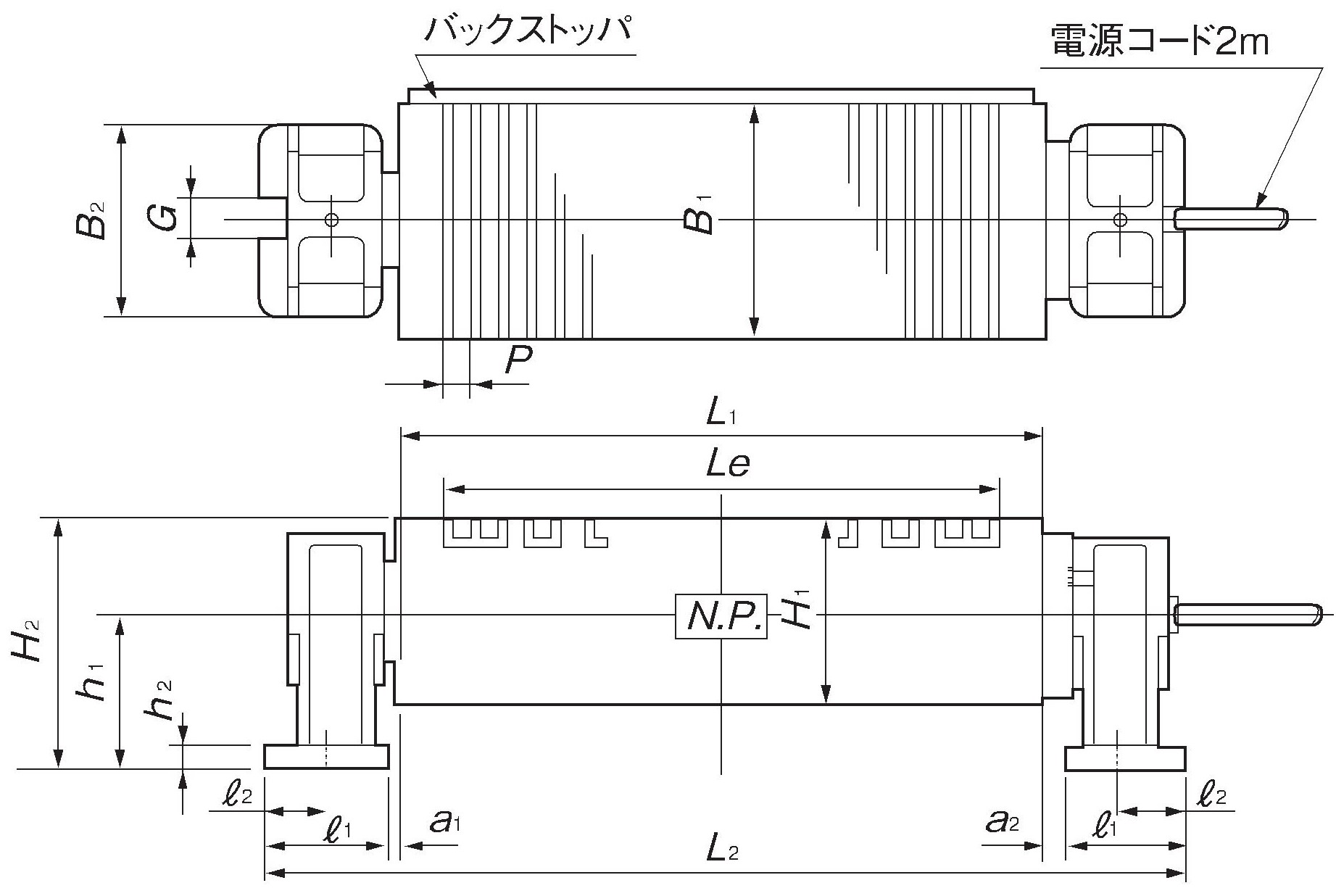

KET-U 寸法図
(㎜)

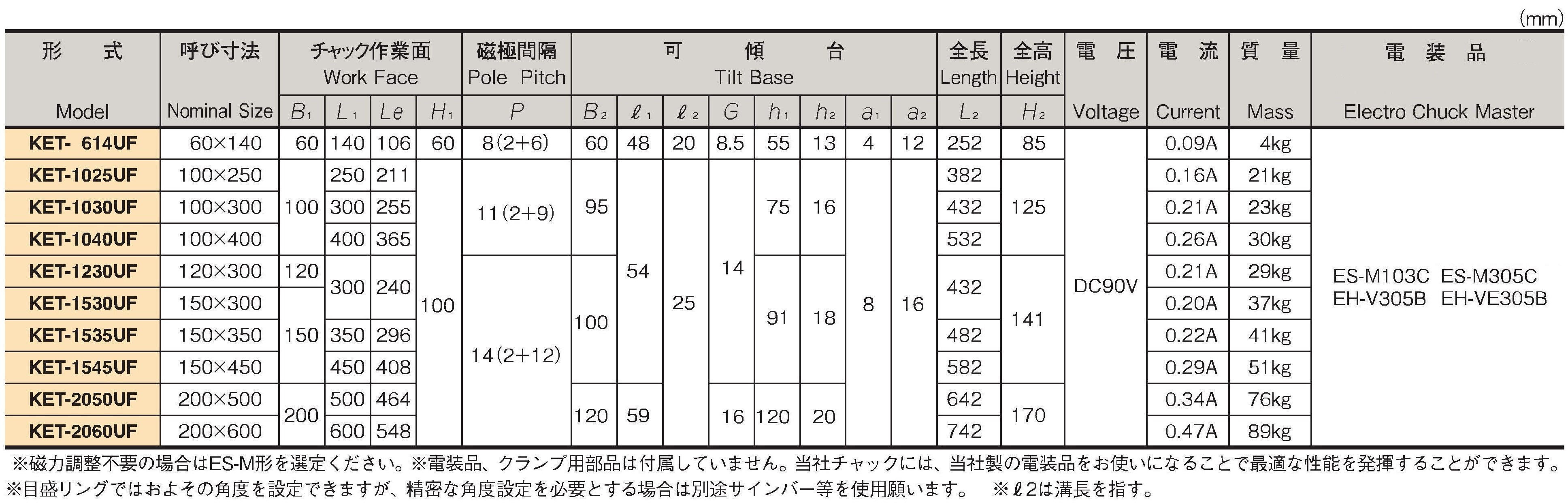

形式 呼び寸法 チャック作業面 磁極間隔 可傾台 全長 全高 電圧 電流 質量 電装品
B1 L1 Le H1 P B2 ℓ1 ℓ2 G h1 h2 a1 a2 L2 H2
KET-614UF 60×140 60 140 106 60 8(2+6) 60 48 20 8.5 55 13 4 12 242 85 DC90V 0.09A 4kg ES-M103C
ES-M305C
EH-V305B
EH-VE305B
KET-1025UF 100×250 100 250 211 100 11(2+9) 95 54 25 14 75 16 8 16 382 125 0.16A 21kg
KET-1030UF 100×300 300 255 432 0.21A 23kg
KET-1040UF 100×400 400 365 532 0.26A 30kg
KET-1230UF 120×300 120 300 240 14(2+12) 100 91 18 432 141 0.21A 29kg
KET-1530UF 150×300 150 0.20A 37kg
KET-1535UF 150×350 350 296 482 0.22A 41kg
KET-1545UF 150×450 450 408 582 0.29A 51kg
KET-2050UF 200×500 200 500 464 120 59 16 120 20 642 170 0.34A 76kg
KET-2060UF 200×600 600 548 742 0.47A 89kg
※磁力調整不要の場合はES-M形を選定ください。
※電装品、クランプ用部品は付属していません。当社チャックには、当社製の電装品をお使いになることで最適な性能を発揮することができます。
※目盛リングではおよその角度を設定できますが、精密な角度設定を必要とする場合は別途サインバー等を使用願います。
