小形永磁リフマ®　[LPR-VN]

操作性＆メンテナンス性がアップした小型永磁リフマ®登場！

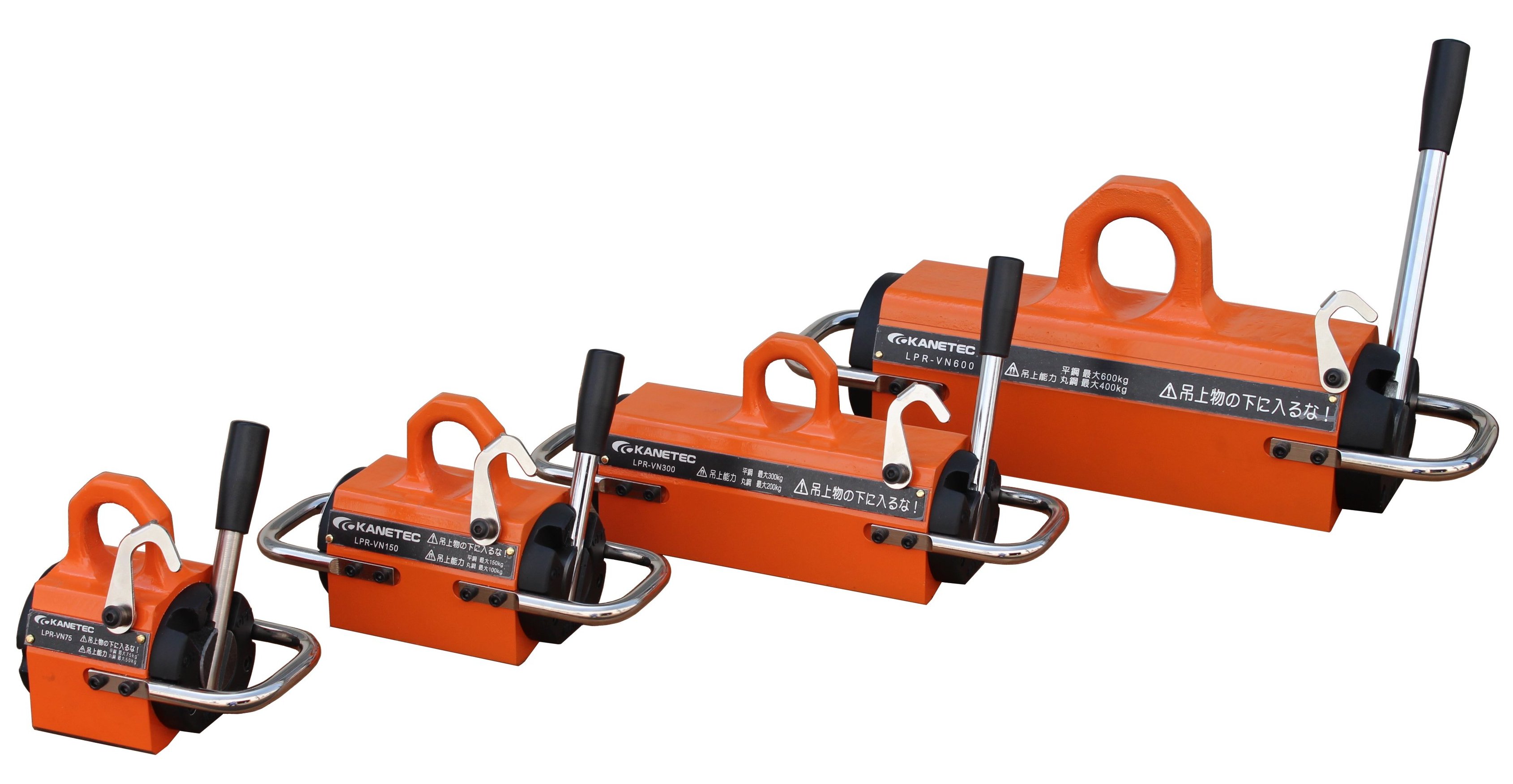

左からLPR-VN75　LPR-VN150　LPR-VN300　LPR-VN600

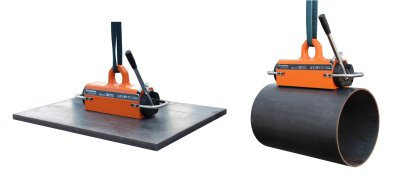

使用例

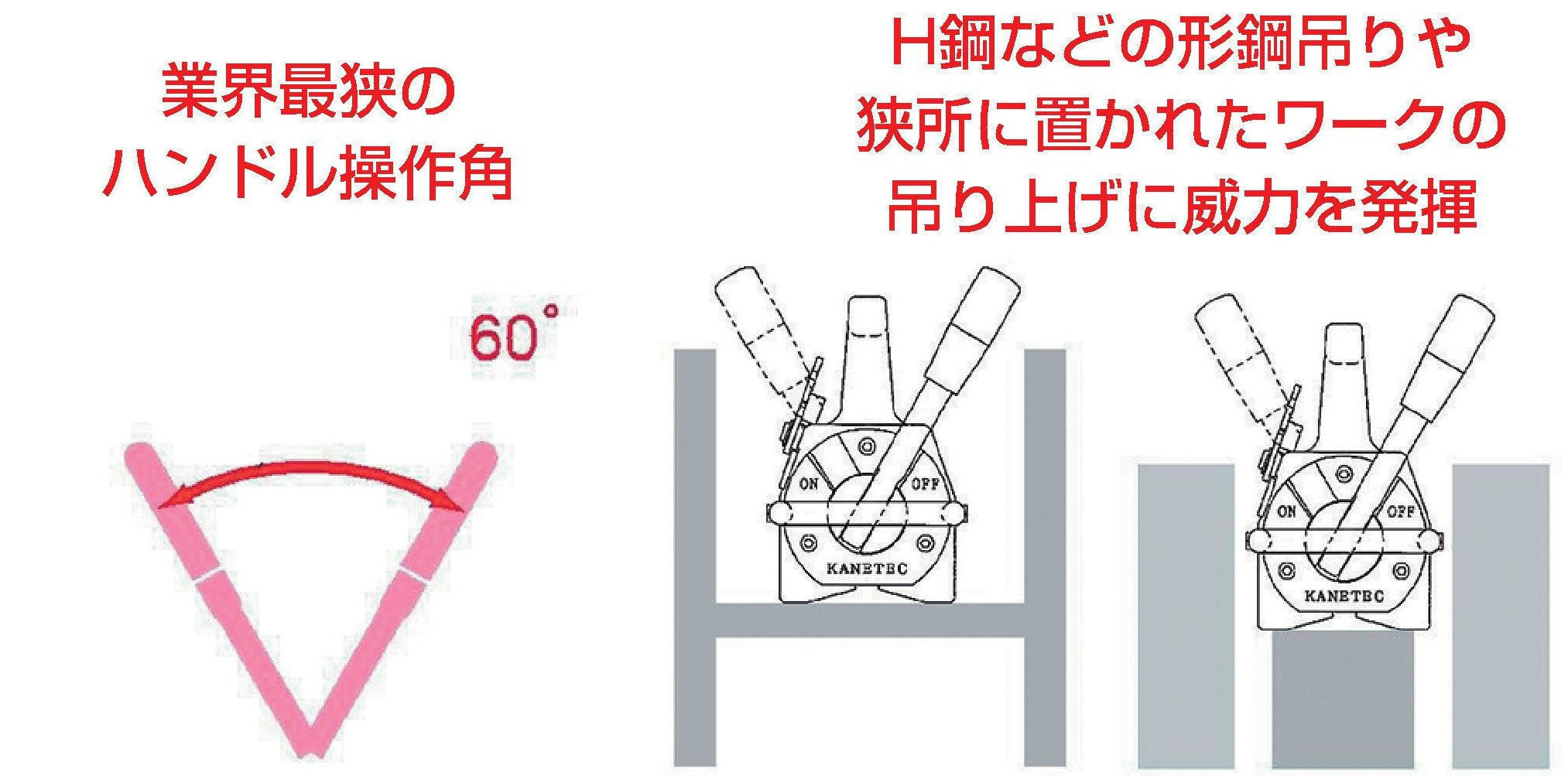

業界最狭のハンドル操作角６０度（特許取得済）を採用。
H鋼などの形鋼吊りや狭所に置かれたワーク吊り時に威力を発揮します。

ニーズの多い150kg、300kg、600kg吊りに加え、新たに75kgをシリーズにラインアップ。幅広いニーズに対応できます。
シリーズ全機種とも鋼板、丸鋼、パイプ吊りに対応しています。

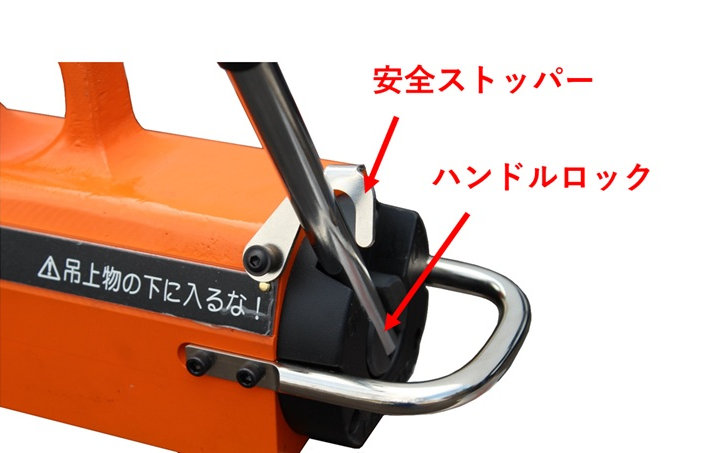

実績のあるハンドルロック機構に加え、安全ストッパーを標準装備。予期せぬハンドル戻りによる吊上物落下を防止するため二重の安全対策を施しています。

LPR-VN75,150のハンドル操作をする際は、
安全ストッパーが吊り具に干渉しないよう
注意して下さい。

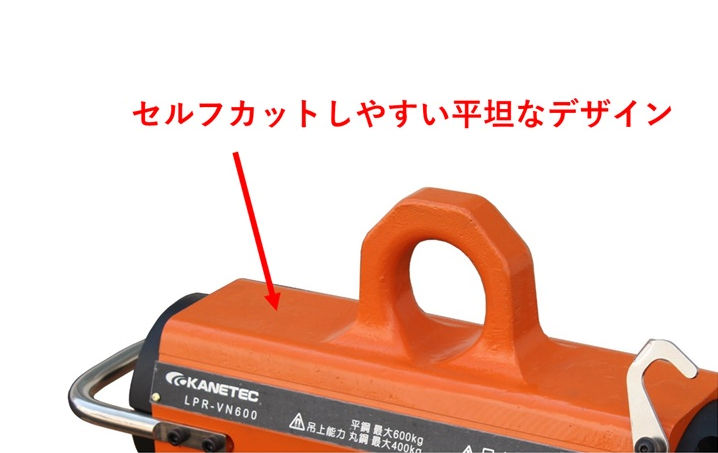

本体上部の形状を平坦とすることで、吸着面のキズ付きや不整面修正のためのセルフカットが容易となりメンテナンス性も向上しました。　　　　　
国内でのアフターサービス可能な唯一のメーカー！リフマをより安全・安心にお使い頂くために定期点検も承っています。また、ご購入頂いた弊社製品の修理も承ります。

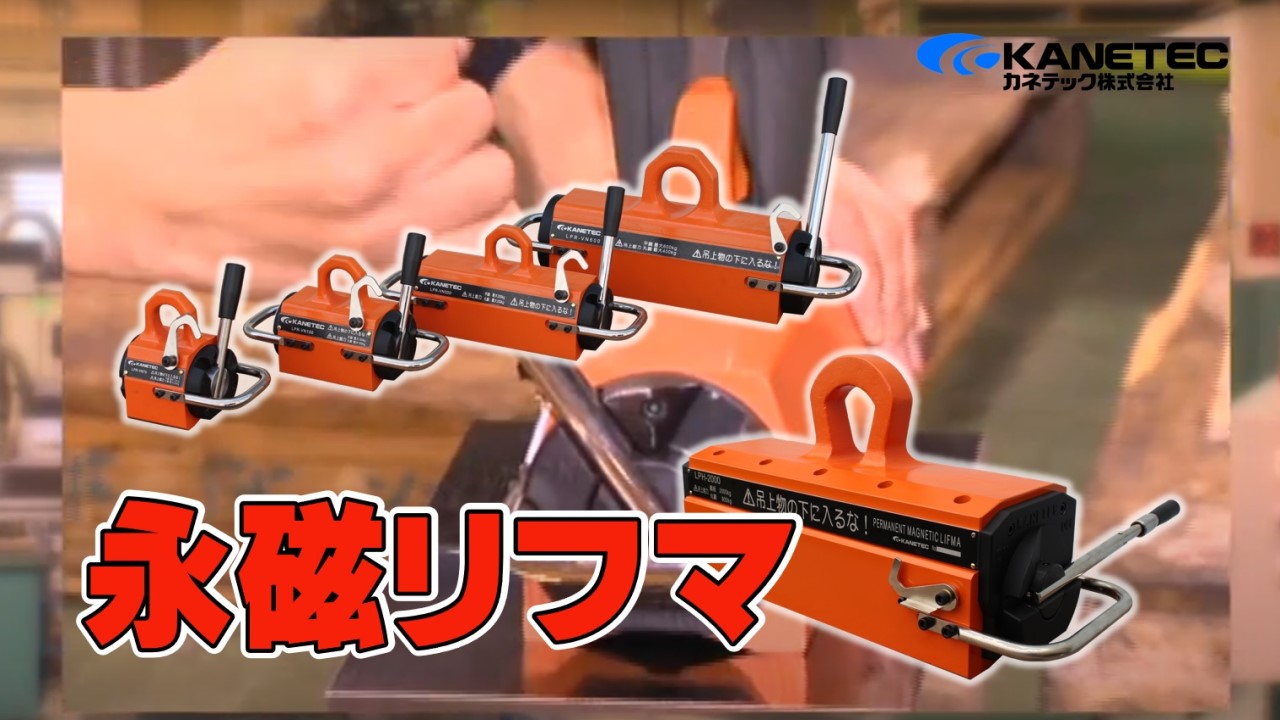

上記YouTubeの動画画面のどこかをクリックすると再生が始まります。

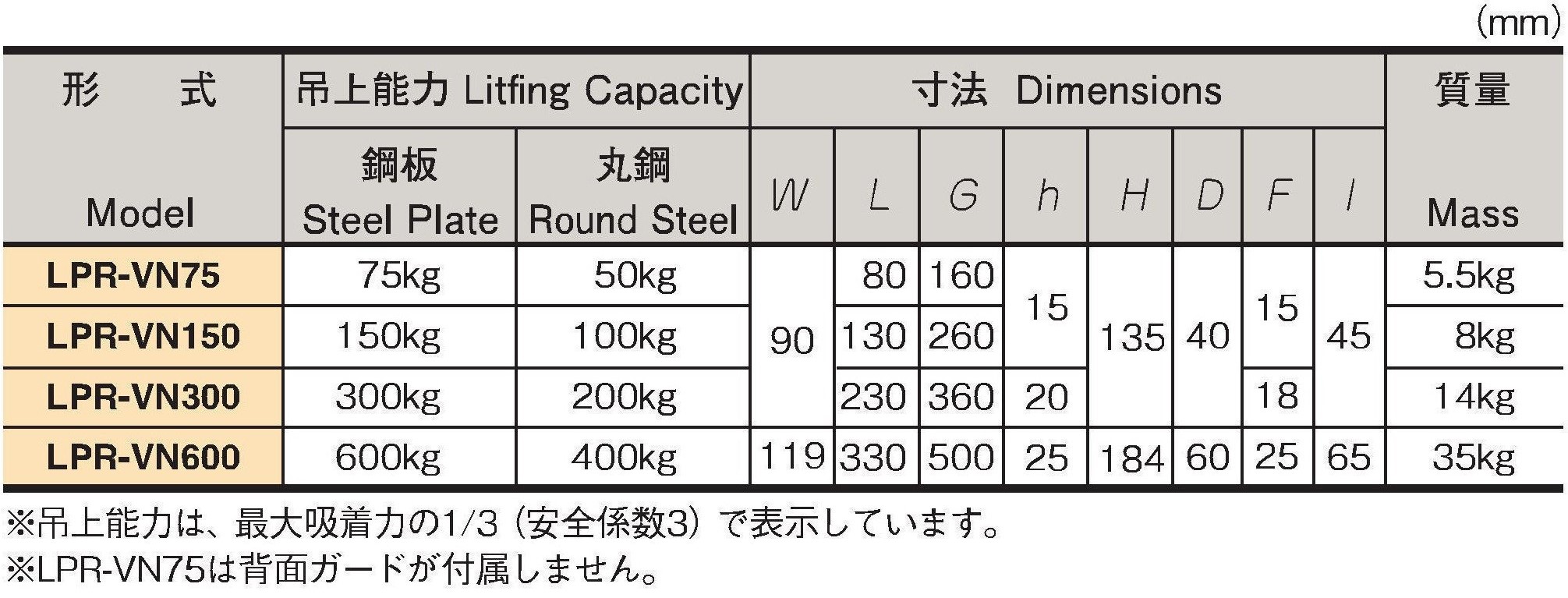

【仕様】

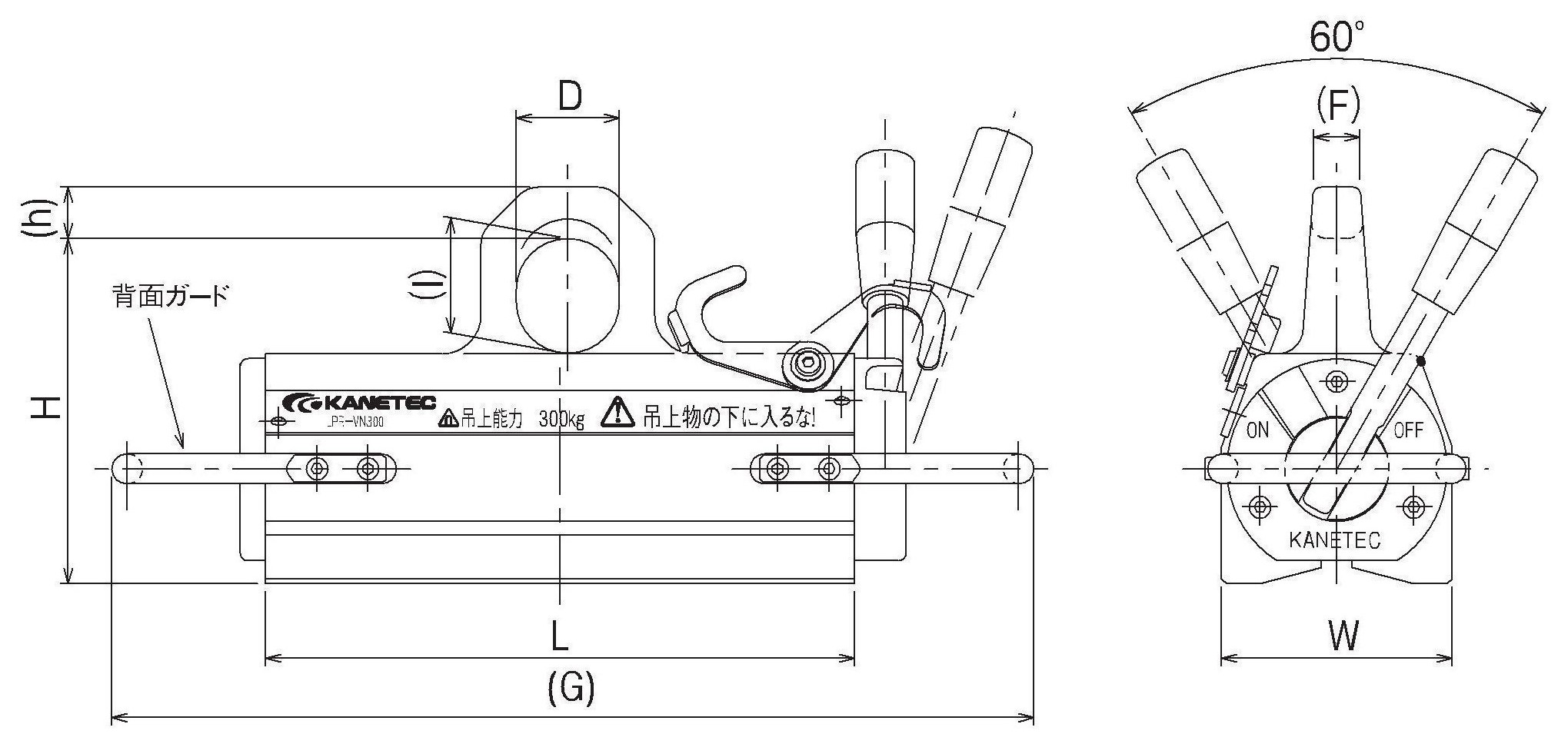

形式 Model	吊上能力（kg）		寸法(mm)									質量（kg） Mass
形式 Model	鋼板	丸鋼	W	L	G	h	H	D	E	F	I	質量（kg） Mass
LPR-VN75	75	50	90	80	160	15	135	40	61	15	45	5.5
LPR-VN150	150	100		130	260	15			61	15		8
LPR-VN300	300	200		230	360	20			68	18		14
LPR-VN600	600	400	119	330	500	25	184	60	100	25	65	35
※吊上能力は、最大吸着力の１/３（安全係数３）で表示しています。

(㎜)								(㎜)

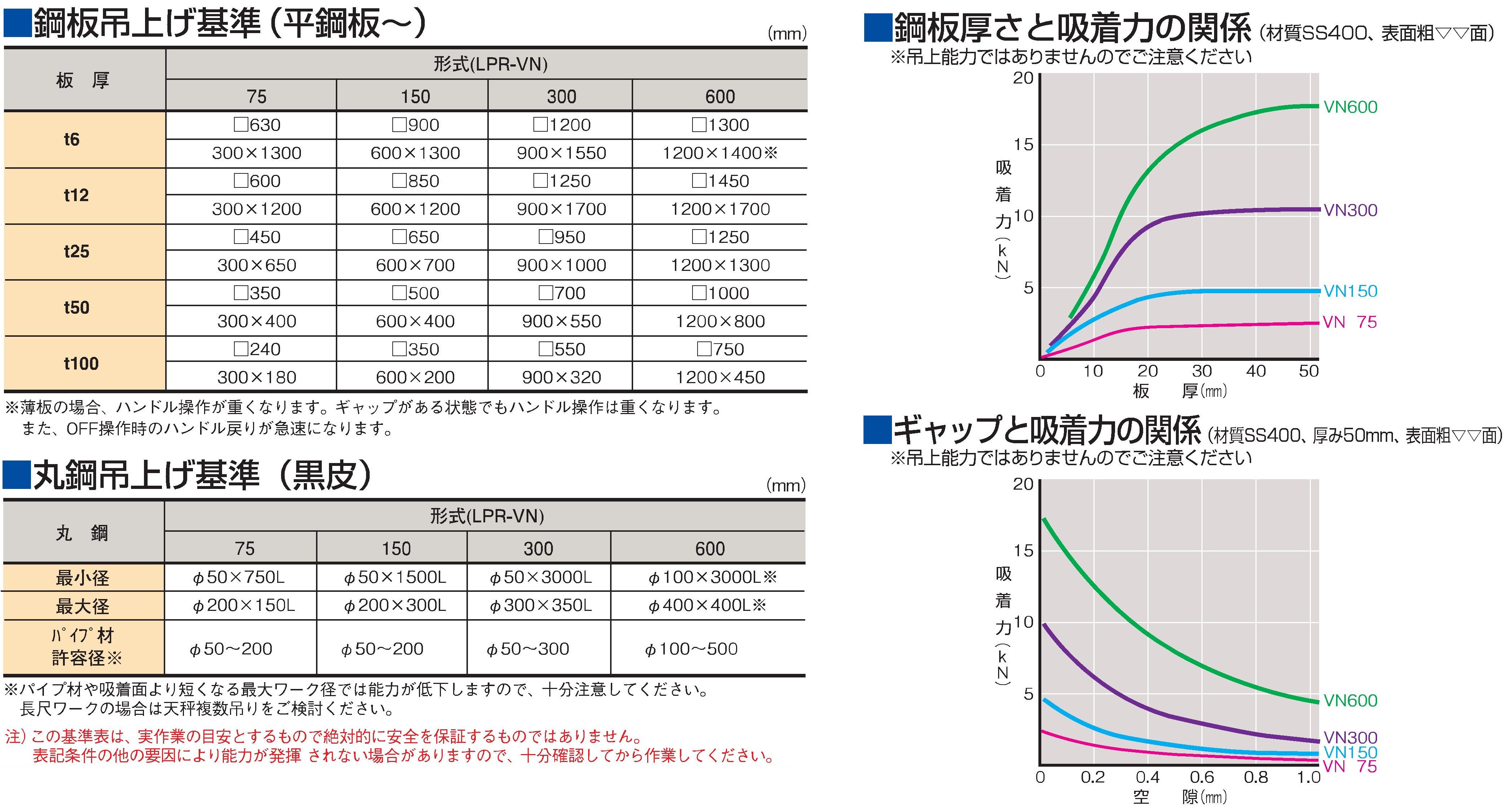

	鋼板吊上げ基準（平鋼板）					丸鋼吊上げ基準（丸鋼）
形式	t6	t12	t25	t50	t100	最小径	最大径	パイプ材許容径※
LPR-VN75	□630 300×1300	□600 300×1200	□450 300×650	□350 300×400	□240 300×180	φ50×750	φ200×150	φ50～200
LPR-VN150	□900 600×1300	□850 600×1200	□650 600×700	□500 600×400	□350 600×200	φ50×1500	φ200×300	φ50～200
LPR-VN300	□1200 900×1550	□1250 900×1700	□950 900×1000	□700 900×550	□550 900×320	φ50×3000	φ300×350	φ50～300
LPR-VN600	□1300 1200×1400※	□1450 1200×1700	□1250 1200×1300	□1000 1200×800	□750 1200×450	φ100×3000※	φ400×400※	φ100～500

※薄板の場合、ハンドル操作が重くなります。ギャップがある状態でもハンドル操作は
　重くなります。また、OFF操作時のハンドル戻りが急速になります。

※パイプ材や吸着面より短くなる最大ワーク径では
　能力が低下しますので、十分注意して下さい。
　長尺ワークの場合は天秤複数吊りをご検討下さい。
注）この基準表は、実作業の目安とするもので
　　絶対的に安全を保証するものではありません。
　　表記条件の他の要因により能力が発揮されない
　　場合がありますので、十分確認してから
　　作業して下さい。
