カネテック株式会社 KANETEC

サステージ® [MB-L-A]
カタログ

内部構造をモデルチェンジ!残留磁気低減と吸着力UPを両立!

【用途】
 ・鉄定盤または機械テーブル上での治具・測定装置の固定などに好適です。
 ・切換式の永磁ホルダにつき、微妙な調整や精度が要求される場合に適します。

【特長】
 ・オールステンレスで錆びや腐食に強い。
 ・レバーの操作角度を従来品の半分に。
  片手でスムーズなON/OFF操作が可能に。
 ・磁極倍増(4極)で薄板への吸着力UP!
  オーバーハング環境での姿勢保持が可能に。
 ・従来の黒染処理を廃止。部品点数削減で資源保護。
  環境に優しいサステナブルデザイン。



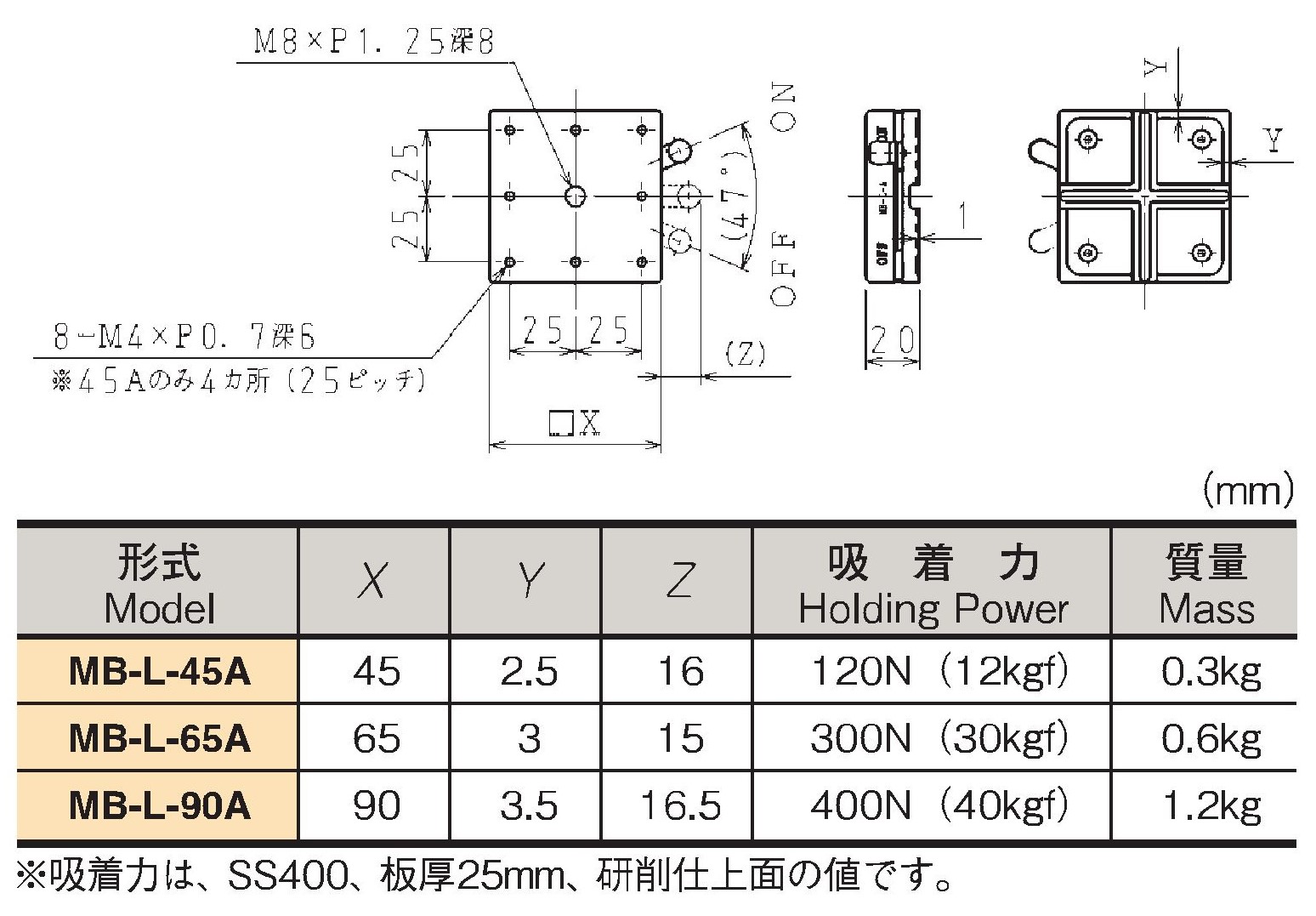

     【仕様表】
    (㎜)
    形式 X Y Z 吸着力 質量
    MB-L-45A 45 2.5 13.5 120N(12kgf) 0.3kg
    MB-L-65A 65 3   15   300N(30kgf) 0.6kg
    MB-L-90A 90 3.5 16.5 400N(40kgf) 1.2kg
    ※吸着力は、SS400、板厚25mm、研削仕上面の値です。

MB-L-45A


MB-L-65A


MB-L-90A

丸形タイプはこちら

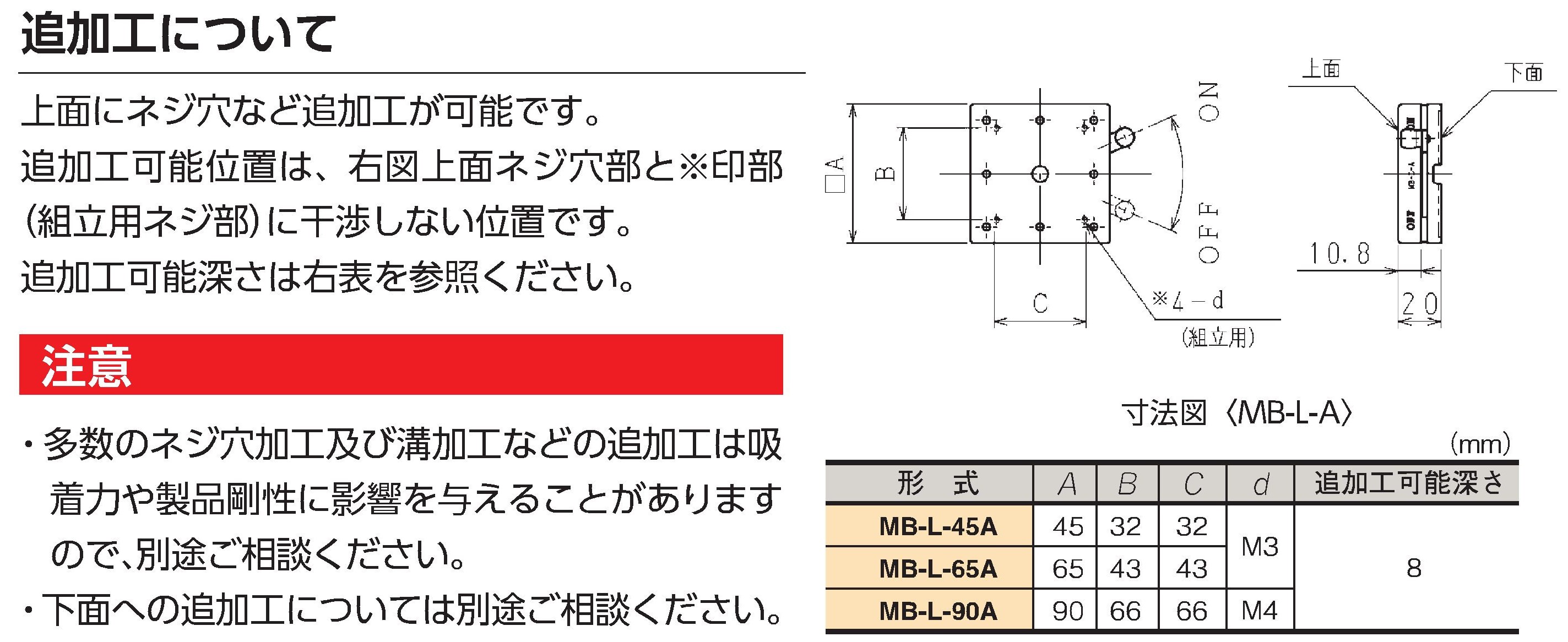

【追加工について】

・上面にネジ穴など追加工が可能です。
 追加工可能位置は、右図上面ネジ穴部と
 ※印部(組立用ネジ部)に干渉しない
 位置です。追加工可能深さは右表を参照
 ください。


注意
・多数のネジ穴加工及び溝加工などの追加工は吸着力や
 製品剛性に影響を与えることがありますので、別途
 ご相談下さい。
・下面への追加工については別途ご相談下さい。

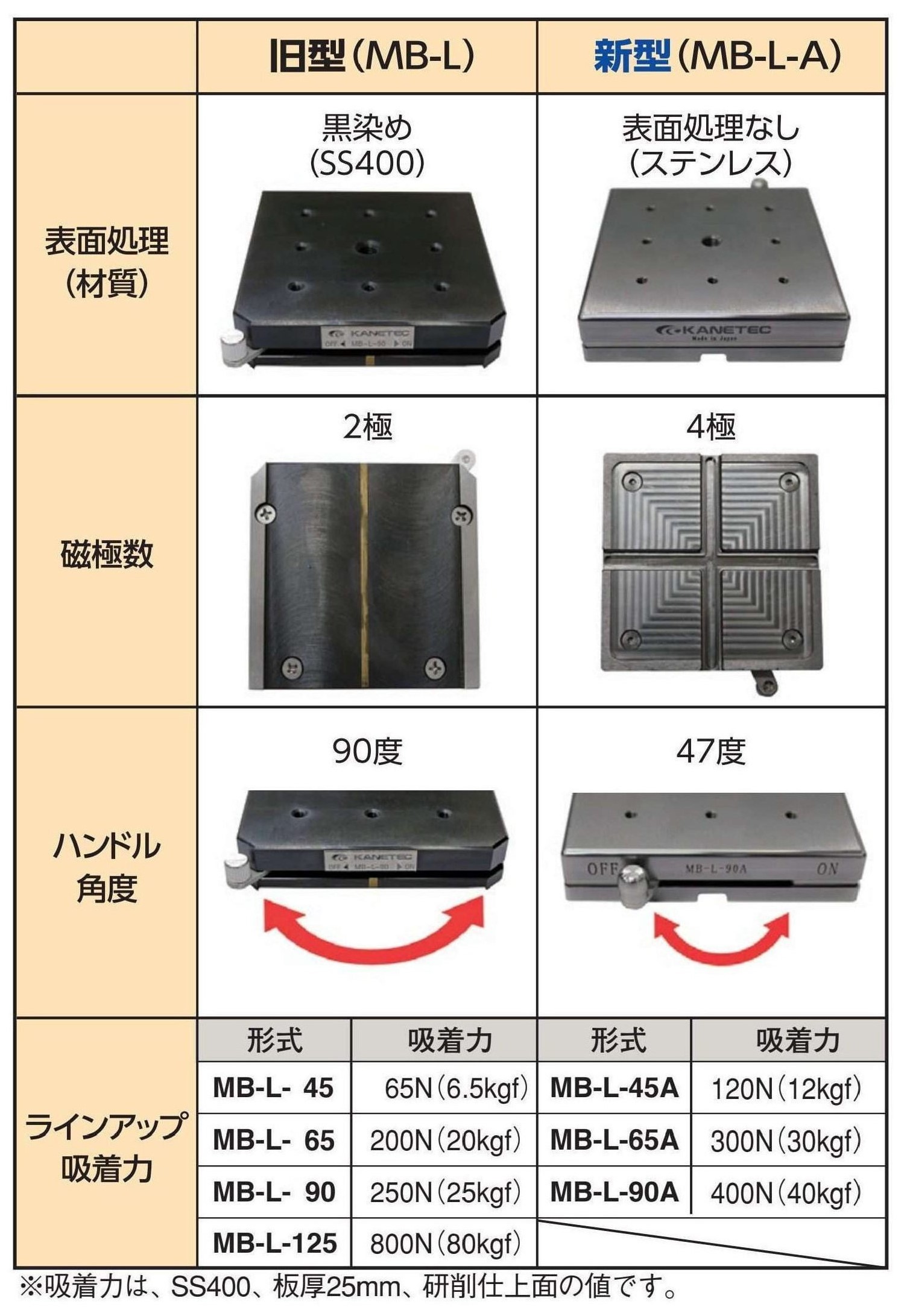

 新旧比較表
旧型(MB-L) 新型(MB-L-A)
表面処理(材質) 黒染め(SS400)
表面処理なし(ステンレス)
磁極数 2極
4極
ハンドル角度 90度
47度
ラインアップ・吸着力 形式 吸着力 形式 吸着力
MB-L- 45  65N(6.5kgf) MB-L-45A 120N(12kgf)
MB-L- 65 200N(20kgf) MB-L-65A 300N(30kgf)
MB-L- 90 250N(25kgf) MB-L-90A 400N(40kgf)
MB-L-125 800N(80kgf)
※吸着力は、SS400、板厚25mm、研削仕上面の値です。



                 寸法図(MB-L-A)

(㎜)
形式 A B C d 追加工可能深さ
MB-L-45A 45 32 32 M3 8
MB-L-65A 65 43 43
MB-L-90A 90 66 66 M4
