 電磁リフマ®適用整流器 [RH-MW]
カタログ


RH-MW205B/210BがRH-MW205C/210Cへリニューアル!


RH-MW210C

≪消磁回路付整流器≫

吸着面の平坦なワークやFCなどの磁気が残留しやすい材質を吊上げた場合、供給電源を切っただけでは、
離脱しないことが有ります。
この場合は、吸着時と逆の方向の電流を流して、残っている磁力を打ち消す方法を用います。

【用途】

交流電源からの入力を直流に整流し、電磁リフマ®に出力します。

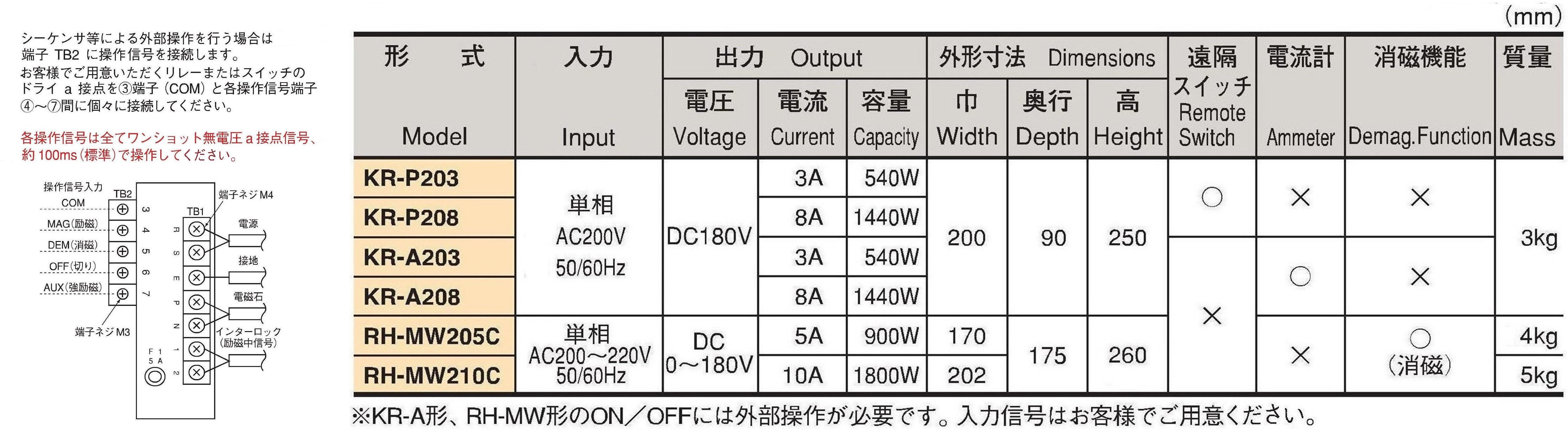

電磁リフマ®をご使用の場合は、必ず整流器が必要です。KR-P、A、RH-MW形の3種類あります。
使用目的により、ご選定ください。

【特長】

  • 0~180Vまで電圧可変が可能です。

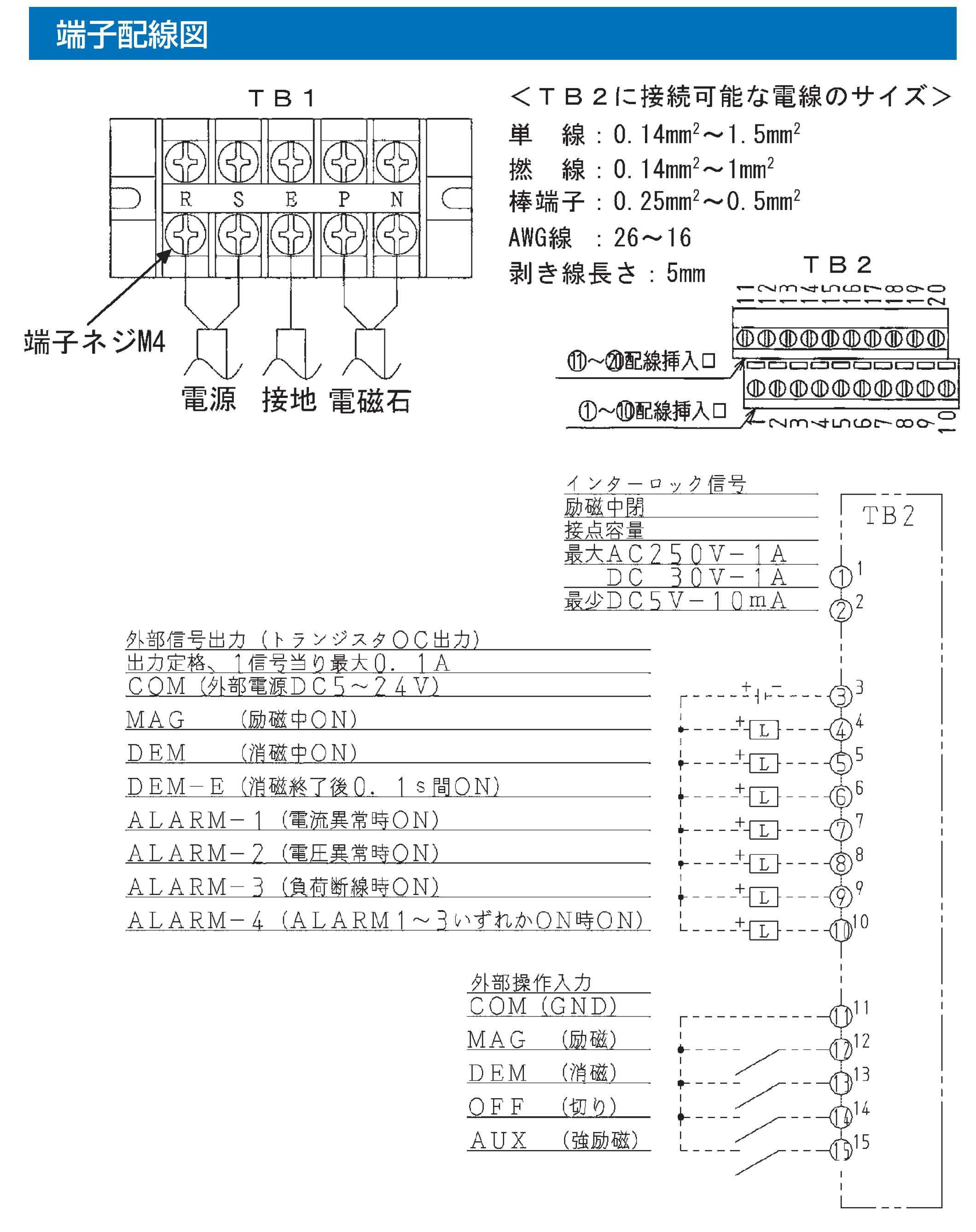

  • 外部制御入力端子付き。
  • 過電圧保護機能付き。

●RH-MW205C/210C

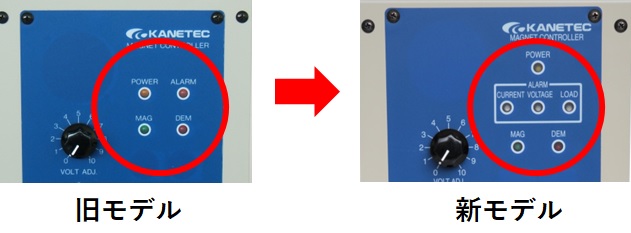

  • 電流異常、電圧異常、負荷断然のアラーム表示灯を個別に設けることで、アラーム識別化容易に。     (旧モデルは、表示灯1つ、点滅の仕方で識別。)
  • 筐体板金をシリーズで共通化し、現行 モデルに対し体積比で約70%(冷却突起部含む)、             設置面積比で約60%、質量比で約85%に小型化しました。

【使用上の注意】

整流器KRシリーズ及びRHシリーズは整流器内に電子回路基盤や小形リレーを使用しているため、
クレーン上のような常に振動が加わる場所には不向きです。常時振動が加わる場所に設置する場合には
防振対策が必要になります。




    【アラーム表示につきまして】※RH-MW205C/210C除く
    整流器は次の保護機能があります。また、どの保護機能が働いたかによってアラームが識別表示されます。
   機  能 説    明  アラーム表示
    過電流保護 出力過電流を検出し動作停止
    IPM保護  IPM異常を検出し動作停止
    過熱保護  冷却フィンの加熱(ファン異常)を検出し動作停止      Ⅰ※
    電圧異常  電源の過電圧又は、電圧不足を検出し動作停止
    負荷断線  負荷断線を検出し動作停止

   <アラーム識別表示>   Ⅰ:連続点滅
               Ⅱ:2回点滅、1回休みの繰り返し
               Ⅲ:3回点滅、1回休みの繰り返し

   IPM保護機能はパワー半導体モジュールが出力短絡、出力地絡、過熱、制御電圧不足のいずれかを検出した場合に働きます。

   メンテナンスにつきましては、こちらをご参照ください。
