電磁ホルダ [KE] カタログ  Q&A集

【用途】

自動プレスの材料送り、シャーリング材料のたわみ防止をはじめ、各種自動化機器から工業用ロボットの把手部まで、広い範囲に応用できます。

電磁ホルダに省スペースでのワーク搬送に好適な新サイズをラインアップ!

  【特長】

  • 屈曲や振動に対する耐久性の格段に優れた特殊ケーブルを採用しております。(KE-1B、1.5Bを除く全機種に採用しております)
  • 電磁なので、磁力のON/OFFとその遠隔操作に電気的制御が応用できます。
  • 連続使用が可能です。
  • メッキ仕上げを施しています。

コード上面引出し仕様(KE-B-U)も製作可能です。

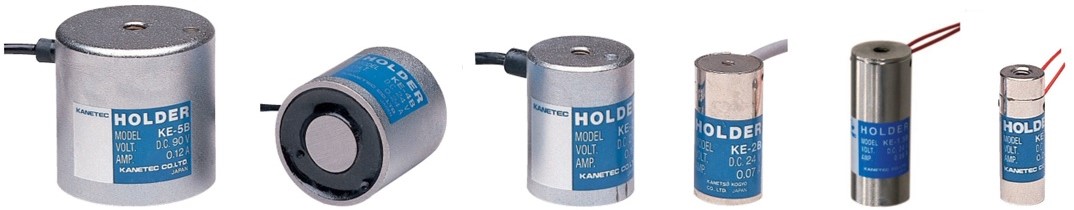

KE-5B KE-4B KE-3B KE-2B KE-1.5B KE-1B

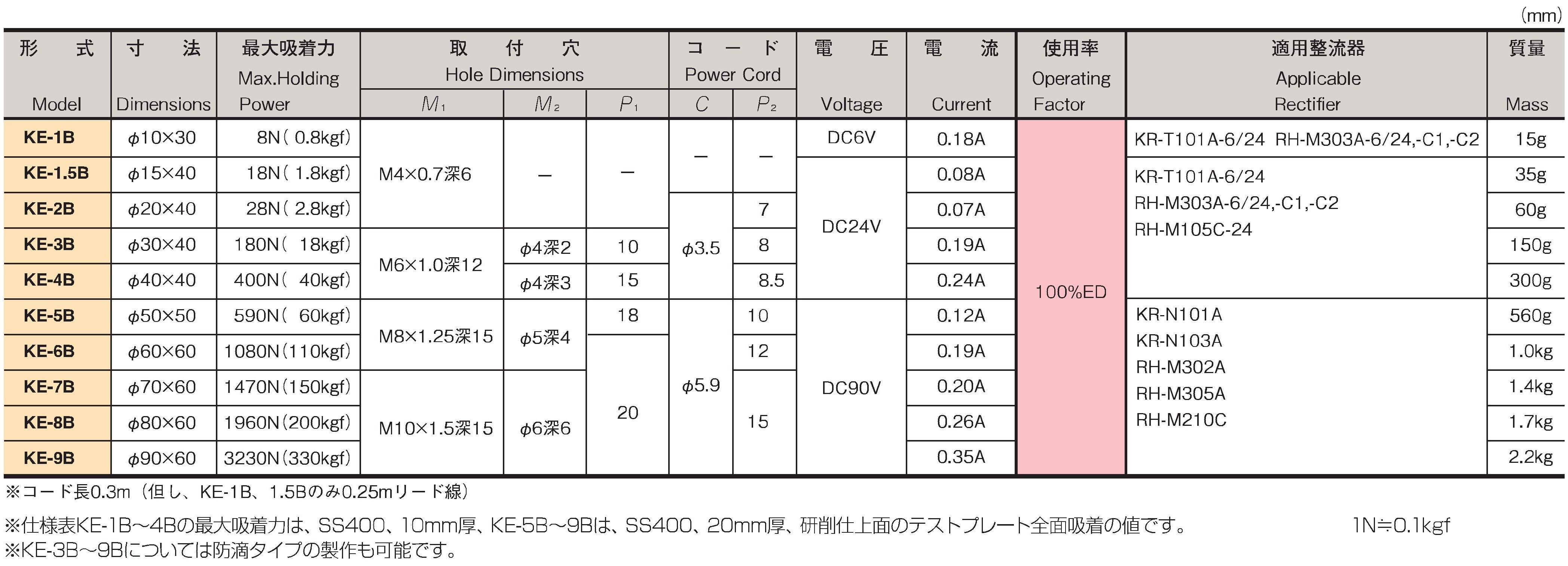

【仕様】 (mm)
形式

Model
寸法

 Dimensions
最大吸着力
Max.Holding
Power
取付穴
Hole Dimensions
コード Power Cord    電圧

 Voltage
電流

  Current
使用率
Opeating
Factor
適用整流器
Applicable

 Rectifier
質量
  Mass

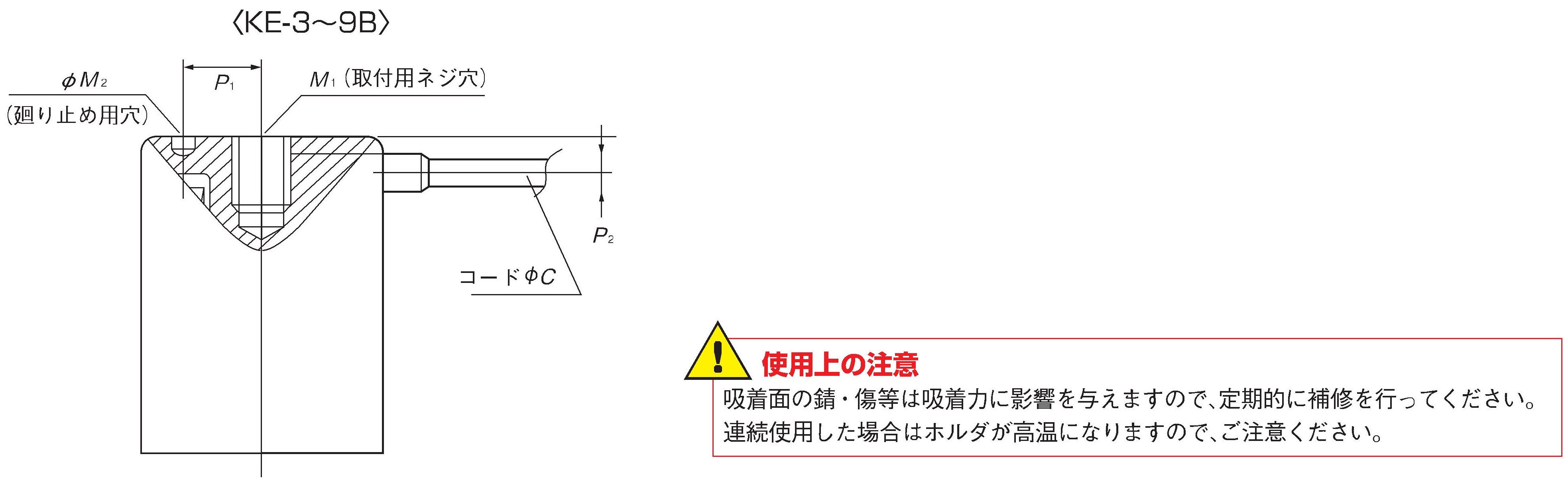

M1 M2 P1 C P2
KE-1B φ10X30 8N(0.8kgf) M4X0.7深6    DC6V 0.18A 100%ED KR-T101A-6/24 RH-M303A-6/24,-C1,-C2 15g
KE-1.5B φ15X40 18N(1.8kgf) DC24V 0.08A KR-T101A-6/24
RH-M303A-6/24,-C1,-C2
RH-M105B-24

35g
KE-2B φ20X40 28N(2.8kgf) φ3.7 7 0.07A 60g
KE-3B φ30X40 180N(18kgf) M4X1.0深12   φ4深2 10 8 0.19A 150g
KE-4B φ40X40 400N(40kgf) φ4深3 15 8.5 0.24A 300g
KE-5B φ50X50 590N(60kgf) M8X1.25深15  φ5深4 18 φ6.2 10  DC90V 0.12A KR-N101A
KR-N103A
RH-M102C
RH-M105B
RH-M205B
RH-M210B

560g
KE-6B φ60X60 1080N(110kgf) 20 12  0.19A 1.0kg
KE-7B φ70X60 1470N(150kgf) M10X1.5深15    φ6深6 15 0.20A 1.4kg
KE-8B φ80X60 1960N(200kgf) 0.26A 1.7kg
KE-9B φ90X60 3230N(330kgf) 0.35A 2.2kg
※コード長0.3m(但し、KE-1B/1.5Bのみ0.25mリード線)

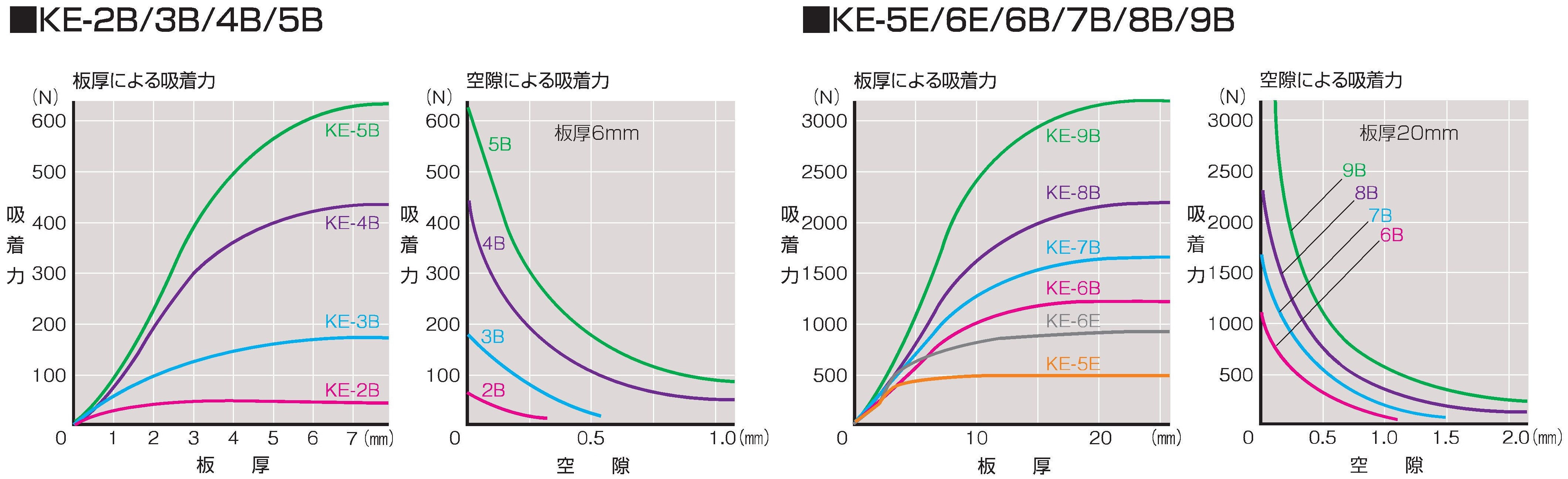

※仕様表KE-1B〜4Bの最大吸着力は、SS400、10mm厚、KE-5B〜9Bは、SS400、20mm厚、研削仕上面のテストプレート全面吸着の値です。
※KE-3B〜9Bについては防滴タイプの製作も可能です。
