真空機能付き電磁チャック [KETV] カタログ
加工材料の多様化に対応する1台2役の優れモノ!



KETV-3060F

【用途】

電磁チャックにグリッドシールタイプの真空チャック機能を付加しているため、1台で磁性材・非磁性材の
研削加工を行いたい場合に好適です。


【特長】

 ・従来品に比べ全高を30o低減。真空機能を合わせることで高くなりがちな全高を、ワーク加工可能高さ
  アップのため低くする改良を実現しました。

 ・磁性・非磁性ワークに合わせてチャックを交換する必要が無いため、段取り工数の大幅削減が可能と
  なります。

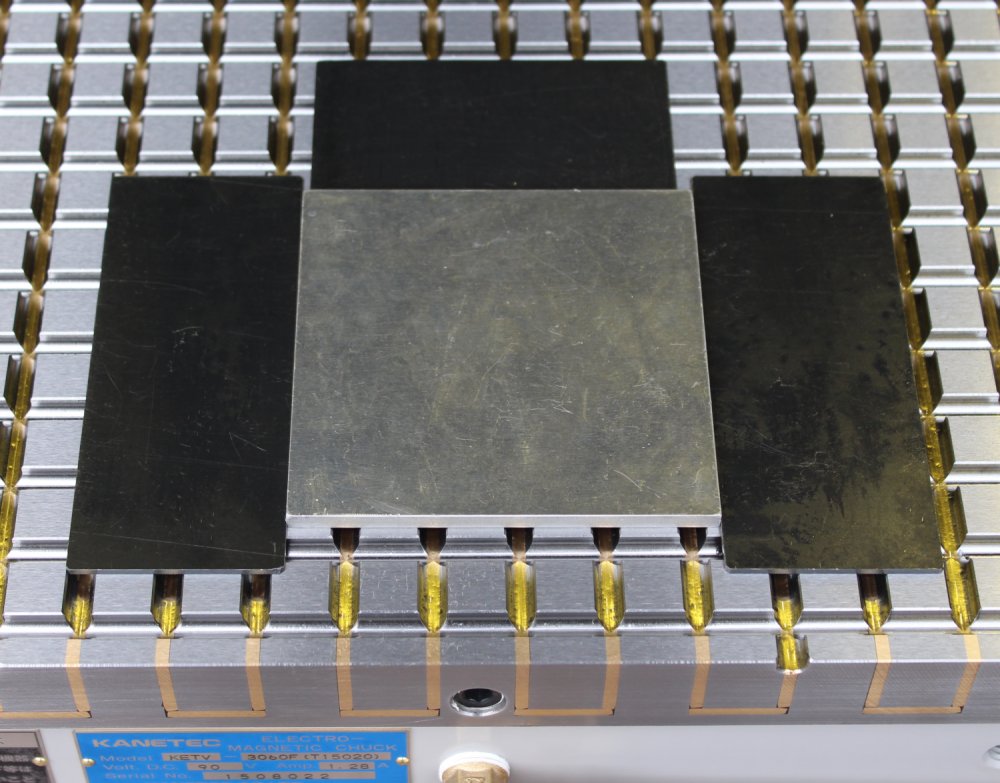

 ・非磁性材固定時に非磁性材周りに磁性材を
  併用することにより、より強固な固定が可能
  となります。

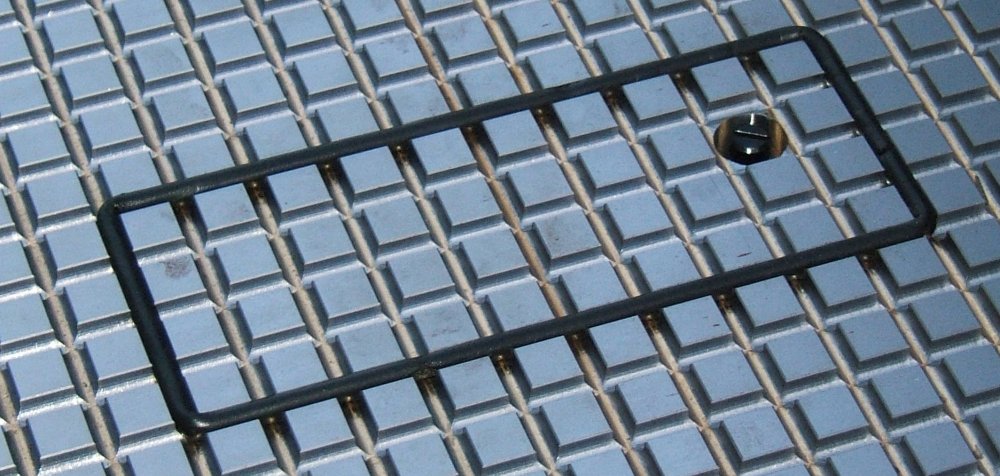

 ・真空チャックは、シールゴムによりワークに合わせた
  使用範囲が自由に作れます。




 ・環境負荷の少ない樹脂接着構造面板を採用
  しています。

 ・湿式加工に対応しています。








   ※別途電装品と真空源装置が必要です。


(o)

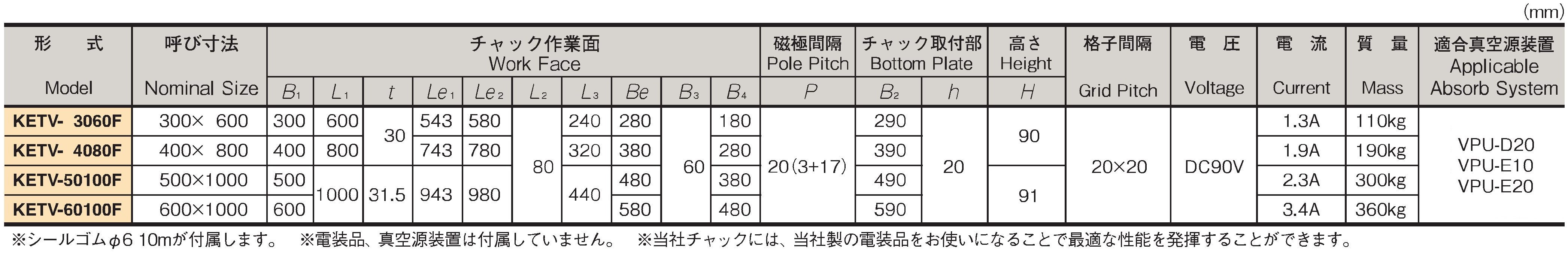

形式 呼び寸法 チャック作業面 磁極間隔 チャック取付部 高さ 格子間隔 電圧 電流 質量 適合真空源
装置
B1 L1 Le1 Le2 L2 L3 Be B3 B4 P B2 h H
KETV-3060F 300×600 300 600 30 543 580 80 240 280 60 180 20(3+17) 290 20 90 20×20 DC90V 1.3A 110kg VPU-D20
VPU-E10
VPU-E20
KETV-4080F 400×800 400 800 743 780 320 380 280 390 1.9A 190kg
KETV-50100F 500×1000 500 1000 943 980 440 480 380 490 2.3A 300kg
KETV-60100F 600×1000 600 1000 580 480 580 3.4A 360kg
※シールゴムφ6 10mが付属します。
※電装品、真空源装置は付属していません。
※当社チャックには、当社製の電装品をお使いになることで最適な性能を発揮することができます。
