【Add Line-up】トンネル形脱磁器 [KMDT] カタログ  Q&A集

       KMDT-10A


       KMDT-50A


       KMDT-60A

多数のご要望により標準ラインアップに追加!
ゲート寸法幅最大600mmのワイドな脱磁器



KMDT-50A,KMDT-60A

従来は特殊対応としていた、幅400mmを超えるワークや特殊形状ワークの脱磁ニーズに、標準品での対応が可能となりました。
使用できるコンベアも幅広くとれるため、より大量の小物ワークをバケットごと通過させたり、ライン化における連続的な通過量も増大が見込めます。


【用途】

小物ワークを大量にバケットごと通過させたり、コンベア搬送で、連続的に通過させるライン化に組み込む、といった脱磁ニーズに、サイズ別に対応します。また、長尺物や特殊形状の単体ワークの脱磁にも利用されます。

大きな鋼板などの部分的な脱磁にも利用できます。


【特長】

トンネル内を通過するワークに対し、発生させる交番磁界により残留磁気を除去します。
均等な脱磁エリアが得られ、通過するワークの全周に対してほぼ一様な効果が得られます。

熱放散の良好な設計で連続使用が可能です。

脱磁効果確認のためサンプルワークを使用した事前のテストをお勧めします。



脱磁器選定ガイド

使用方法映像



(o)

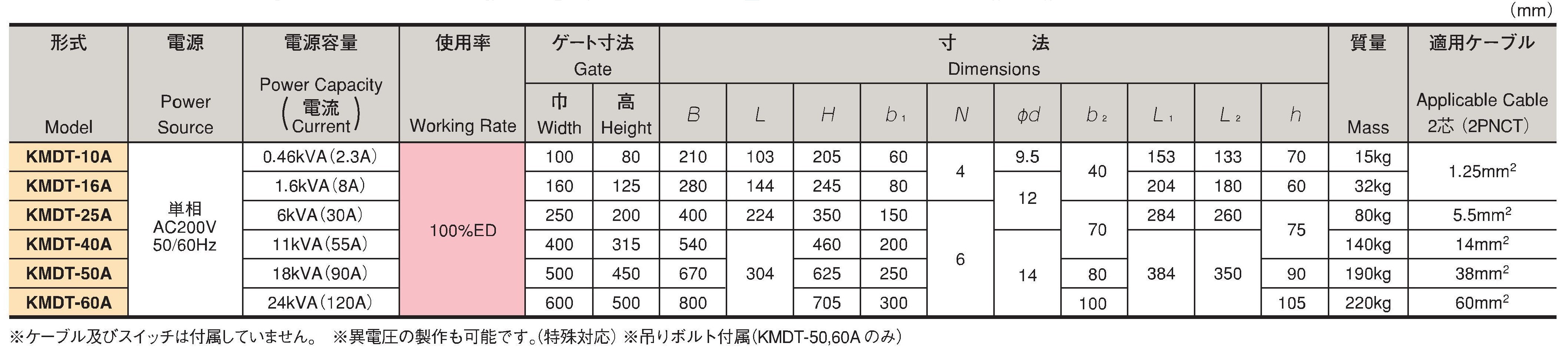

形式 電源 電源容量
(電流)
使用率 ゲート寸法 寸法 質量 適用ケーブル
2芯(2PNCT)
 巾  高 B  H  b1  N φd  b2  L1  L2  h
KMDT-10A 単相AC200V
50/60Hz
単相AC220V
60Hz

0.46kVA
(2.3A)
100%ED   100  80  210 103  205  60 4 9.5  40  153  133  70  15kg 1.25mm²
KMDT-16A 1.6kVA
(8A)
 160  125  280 144  245  80 12  204  180  60  32kg
KMDT-25A  6kVA
(30A)
 250  200  400 224  350  150  6  70  284  260  75  80kg 5.5mm²
KMDT-40A 11kVA
(55A)
 400  315  540 304     460  200  14    384  350 140kg 14mm²
KMDT-50A 18kVA
(90A)
 500  450  670  625  250  80  90 190kg 38mm²
KMDT-60A   24kVA
(120A)
 600  500  800  705  300 100 105 220kg 60mm²
※KMDT-50Aと60Aのみ(吊りボルト付属)
