ハンディ サポート ジャッキ「雷靭具®」[KRS]
カタログ
作業性をとことん追求したサポート治具が登場!

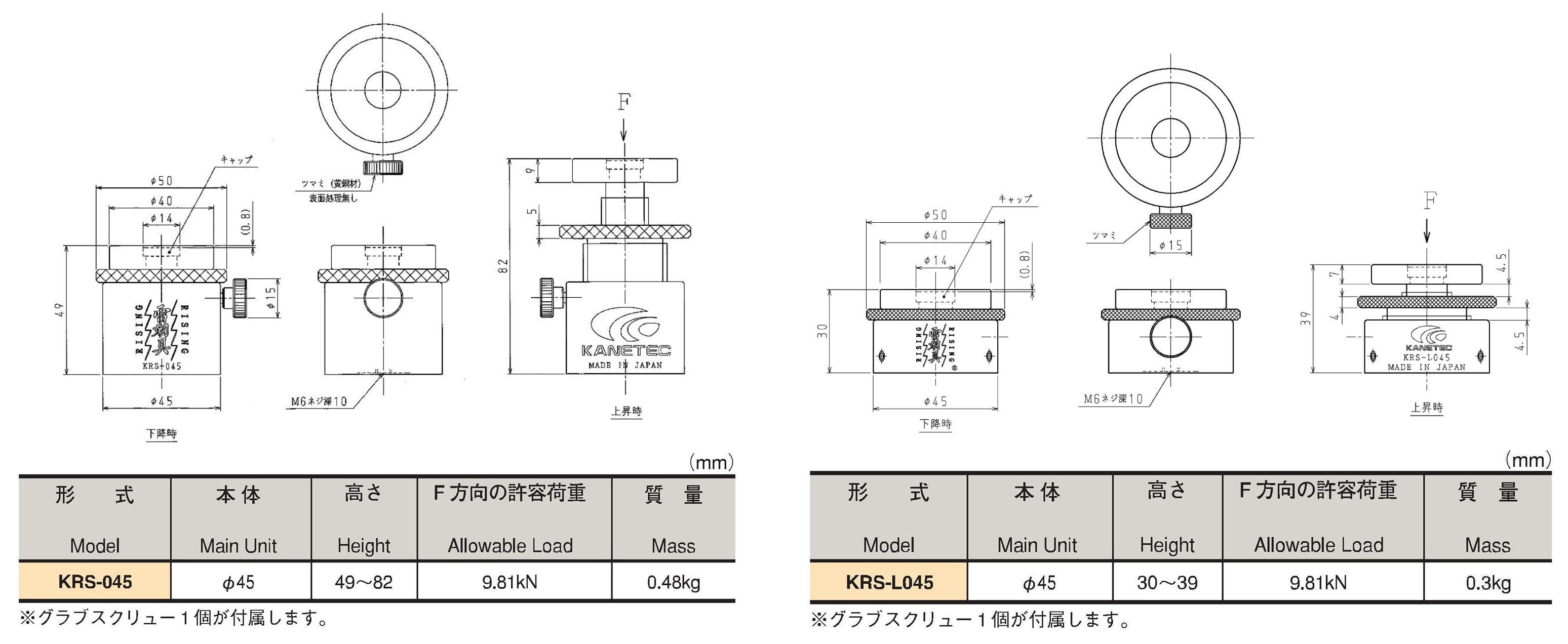

KRS-045
上昇時
【用途】
加工、測定等におけるワーク中空部の支えに好適です。
【特長】
・
可動ボルトの回転に合わせて支えボルトが上下
するため、伸縮上下動がスピーディーかつ片手
で操作できます。
【使用例】
研削加工時の中空部サポート
オーバーハング部のワークサポート
・
支えボルトが回転しないため、ワーク接触時の
傷付きが防げます。
・
ツマミを締めるだけで、可動/支えボルトが同時
にロックできるため、作業効率がアップします。
※振動等によりツマミが緩む場合は、付属のグラブスク
リュー(下記画像)をご使用下さい。
紹介動画はこちらからご覧になれます。
上記YouTubeの動画画面のどこかをクリックすると再生が始まります。
↓↓↓ 新作動画 ↓↓↓
上記YouTubeの動画画面のどこかをクリックすると再生が始まります。
・

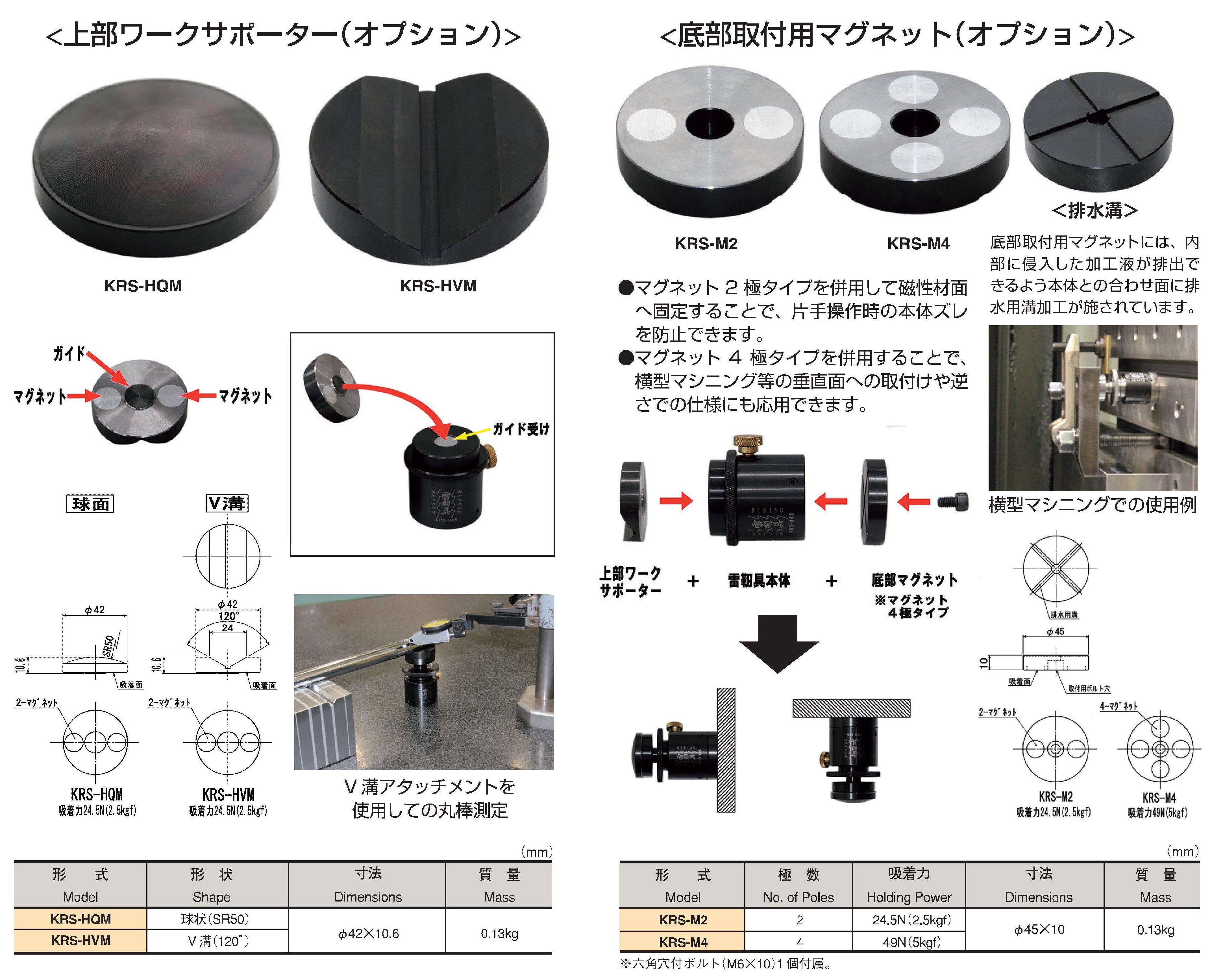

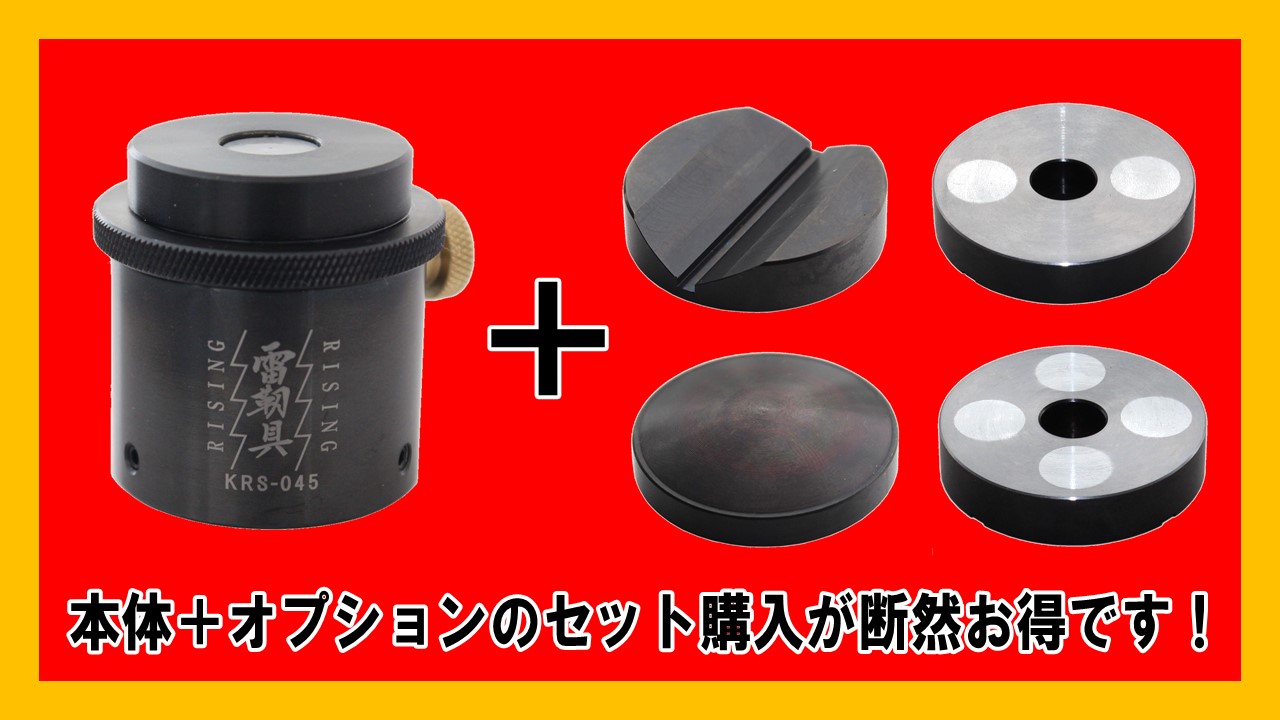

上下各2種類のアタッチメント(オプション)を使用することで、さらに用途が拡がります。
【オプションアタッチメント】
上部ワークサポータ―
(2種類)
底部取付用マグネット
(2種類)
V溝タイプ(KRS-HVM)
球面タイプ(KRS-HQM)
マグネット2極タイプ
(KRS-M2)
マグネット4極タイプ(KRS-M4)
V溝アタッチメントを使用しての丸棒
測定
底部取付用マグネットには、
内部に侵入した加工液が排出
できるよう本体との合わせ面に
排水用溝加工が施されています。
マグネット4極タイプを併用すること
で横型マシニングでの使用も可能。
