ドーナツ形状ワークに特化したリフマが登場!

LM-X800

【用途】

ドーナツ形状やセンターにくぼみのあるワークを運搬する際に、 クレーンやホイストの吊上部として
使用する電磁式の吸着器具です。


【特長】

  • クロス形状のマグネットを採用することにより、従来複数台のリフマにて搬送していたドーナツ形状やセンターにくぼみのあるワークでも、本機1台で対応が可能です。
  • 平鋼板や定尺鋼板の搬送も可能です。
  • 別途整流器が必要になります。
  • 特殊サイズの製作も可能ですので、ご相談下さい。

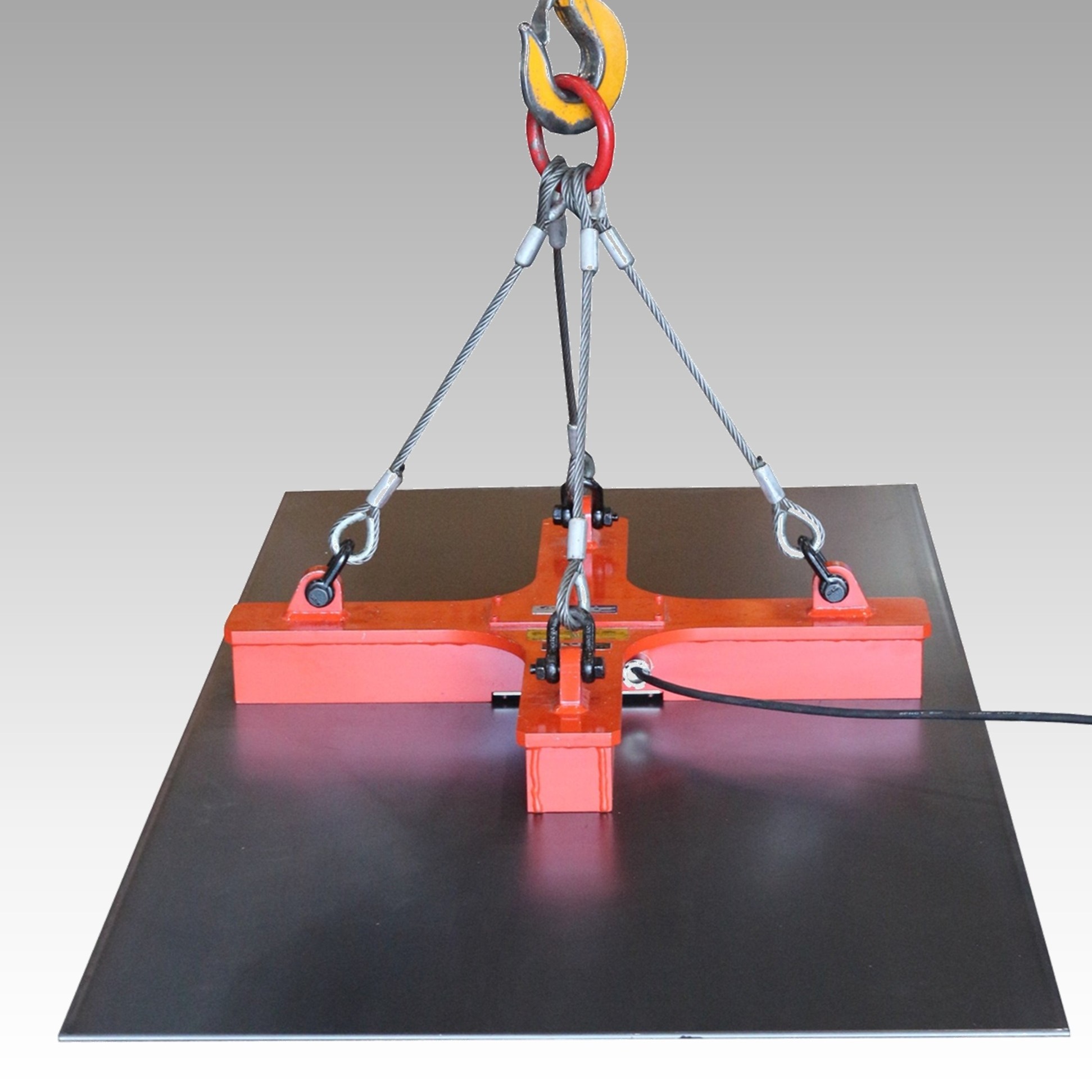

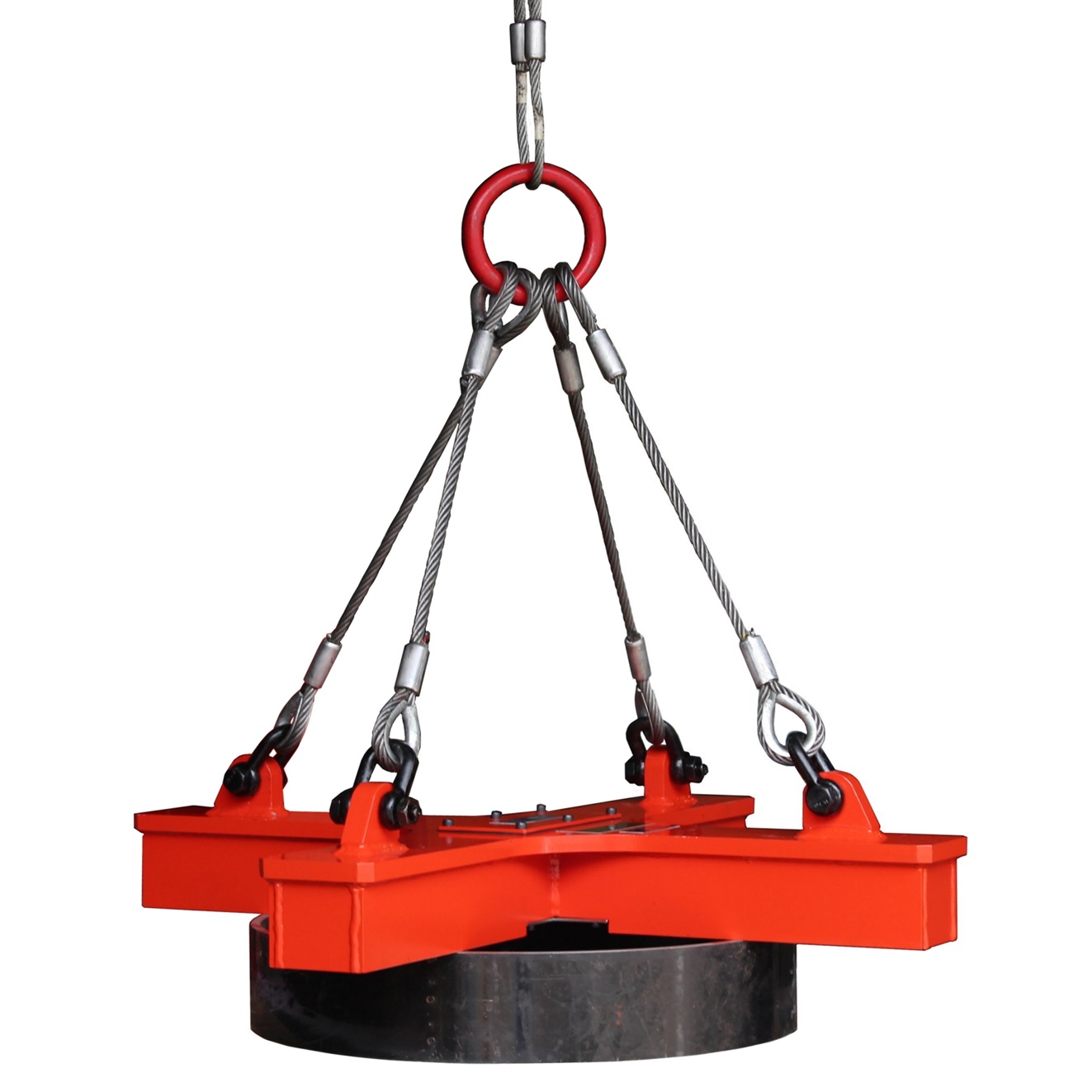

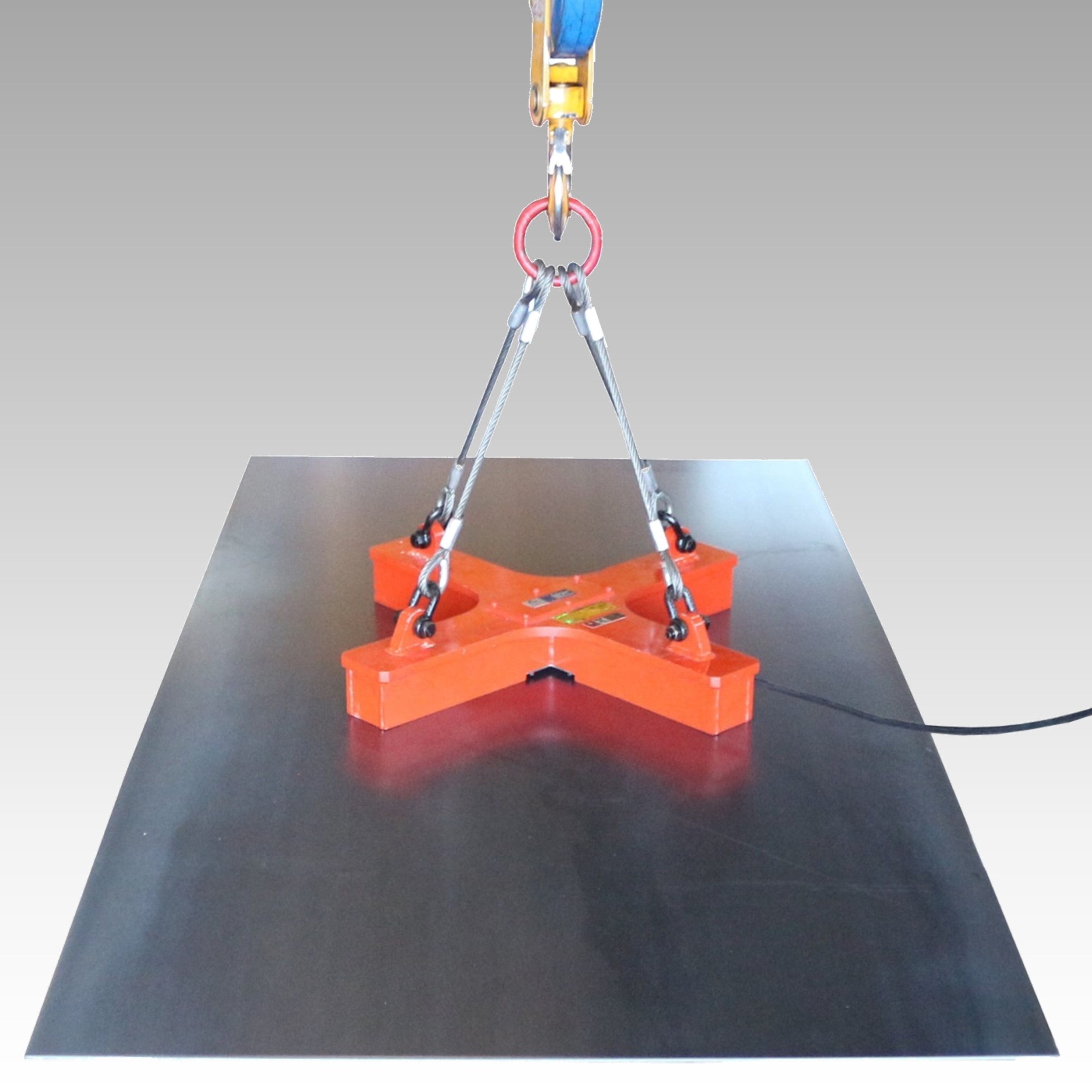

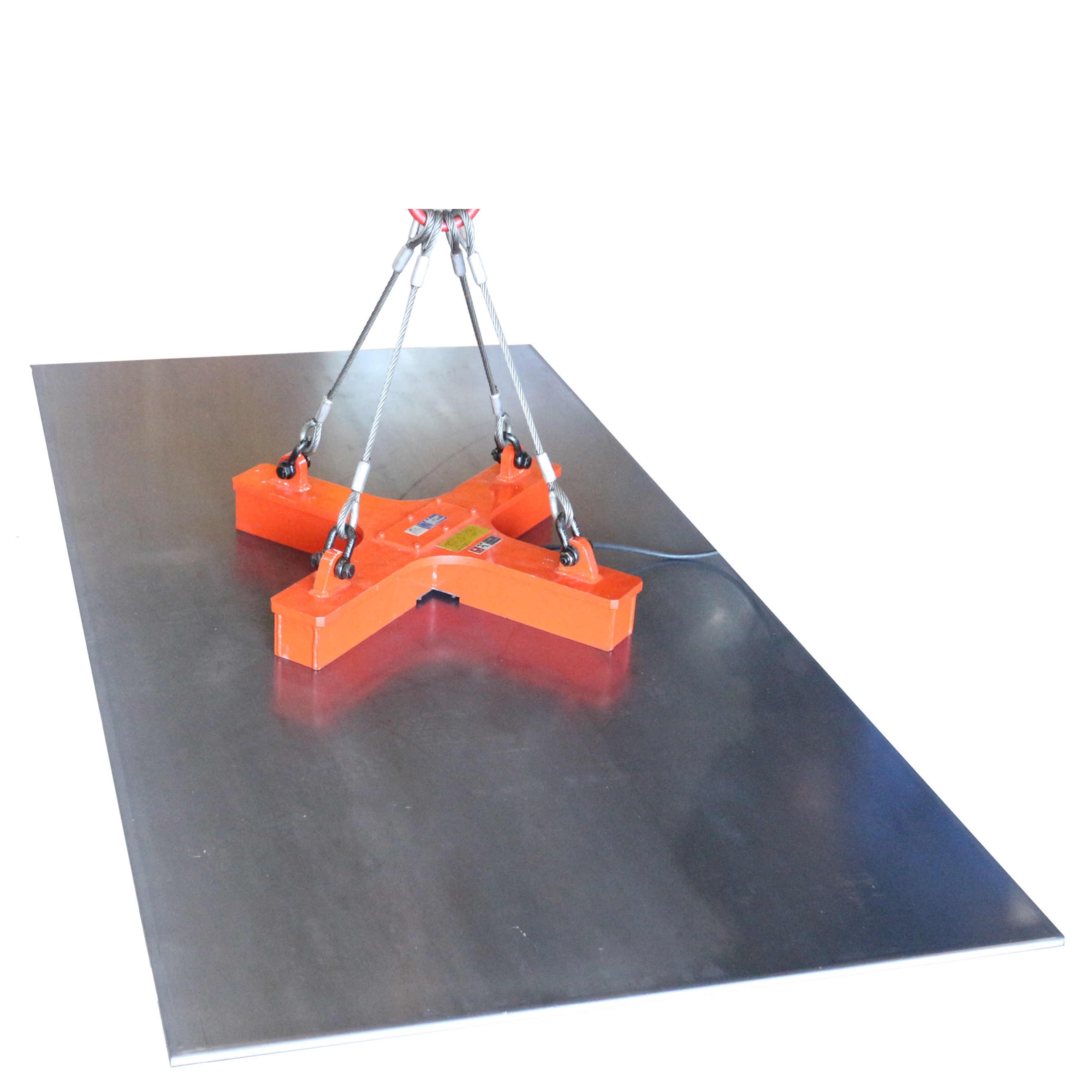

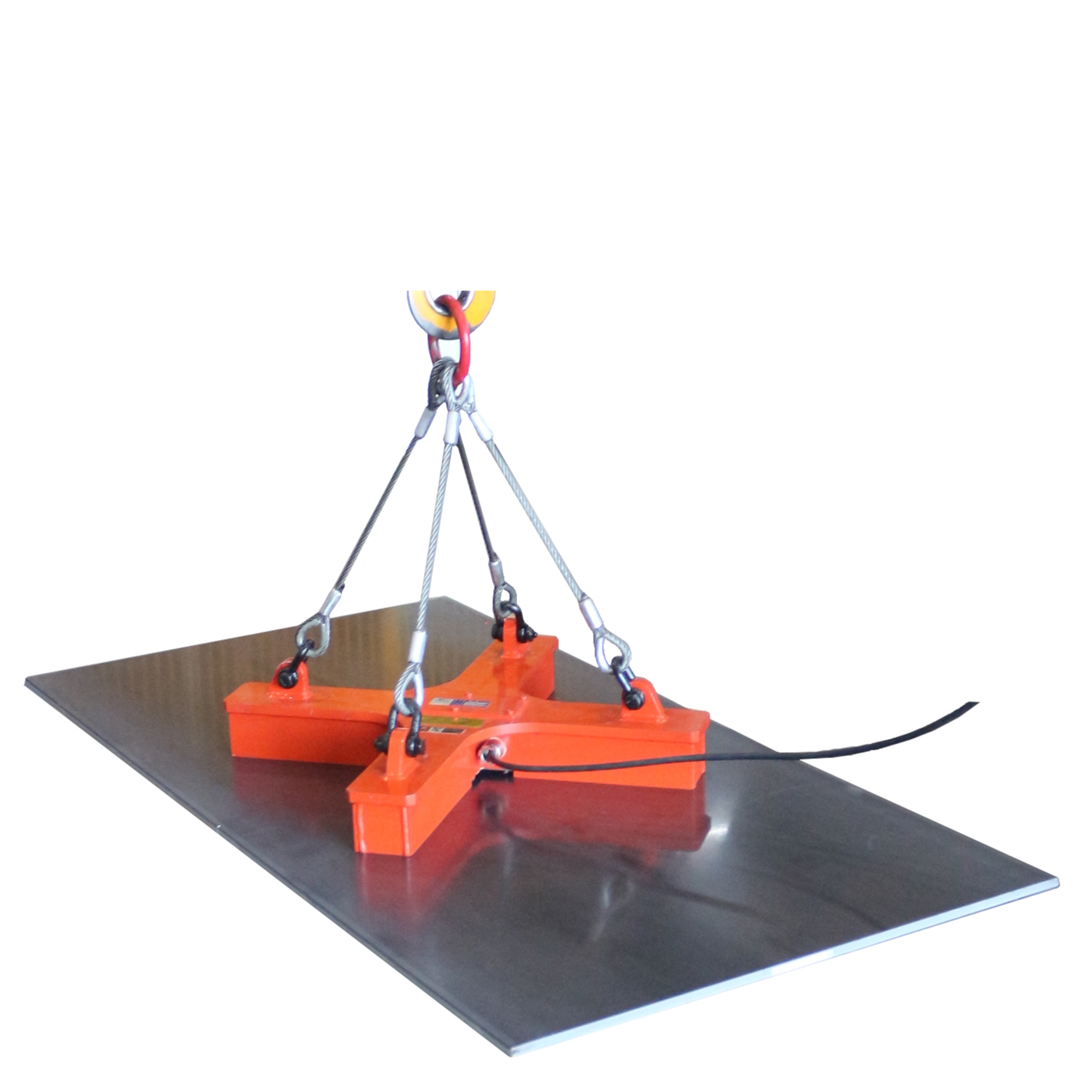

LM-X800ワーク吊り例






(o)

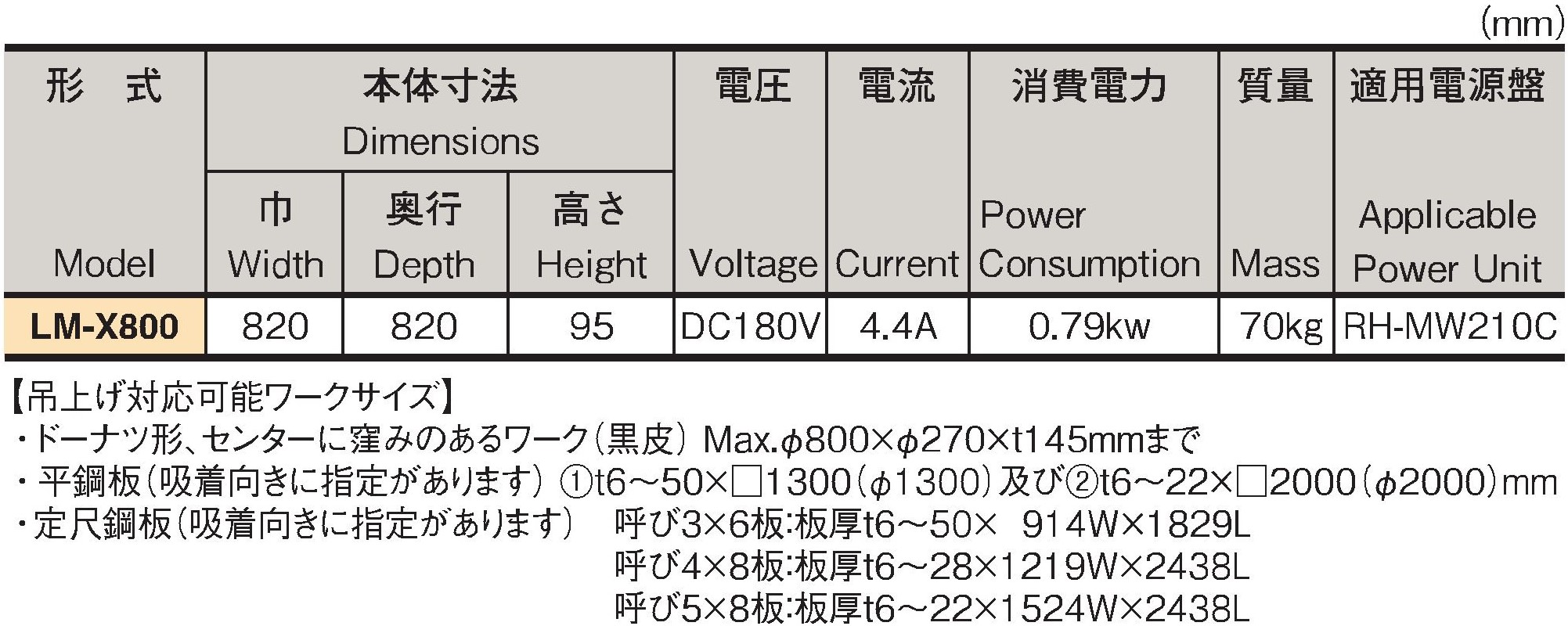

形式 本体寸法 電圧 電流 消費
電力
使用率
質量 適合整流器
奥行 高さ
LM-X800 820 820 95 DC180V 4.4A 0.79kW 50%ED 70kg RH-MW210B

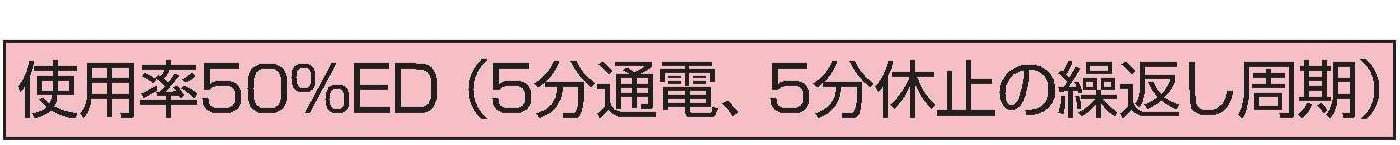

※5分通電、5分休止の繰返し周期

【吊上げ対応可能ワークサイズ】
・ドーナツ形、センターに窪みのあるワーク(黒皮) Max.φ800×φ270×t145oまで
・平鋼板(吸着向きに指定があります) @t6〜50×□1300(φ1300)及び
 At6〜22×□2000(φ2000)o
・定尺鋼板(吸着向きに指定があります)    呼び3×6板:板厚t6〜50×914W×1829L
 呼び4×8板:板厚t6〜28×1219W×2438L  呼び5×8板:板厚t6〜22×1524W×2438L
