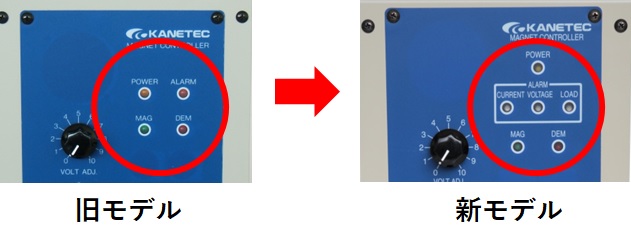

【アラーム表示識別表】
制御器は次の保護機能があります。また、どの保護機能が働いたかによってアラームが識別表示されます。
|
機 能 |
説 明 |
アラーム表示 |
過電流保護 |
出力過電流を検出し動作停止 |
Ⅰ |
IPM保護 |
IPM異常を検出し動作停止 |
Ⅰ |
電圧異常 |
電源の過電圧又は、電圧不足を検出し動作停止 |
Ⅱ |
負荷断線 |
負荷断線を検出し動作停止 |
Ⅲ |
<アラーム識別表示> Ⅰ:連続点滅
Ⅱ:2回点滅、1回休みの繰り返し
Ⅲ:3回点滅、1回休みの繰り返し
IPM保護機能はパワー半導体モジュールが出力短絡、出力地絡、過熱、制御電圧不足のいずれかを
検出した場合に働きます。 |

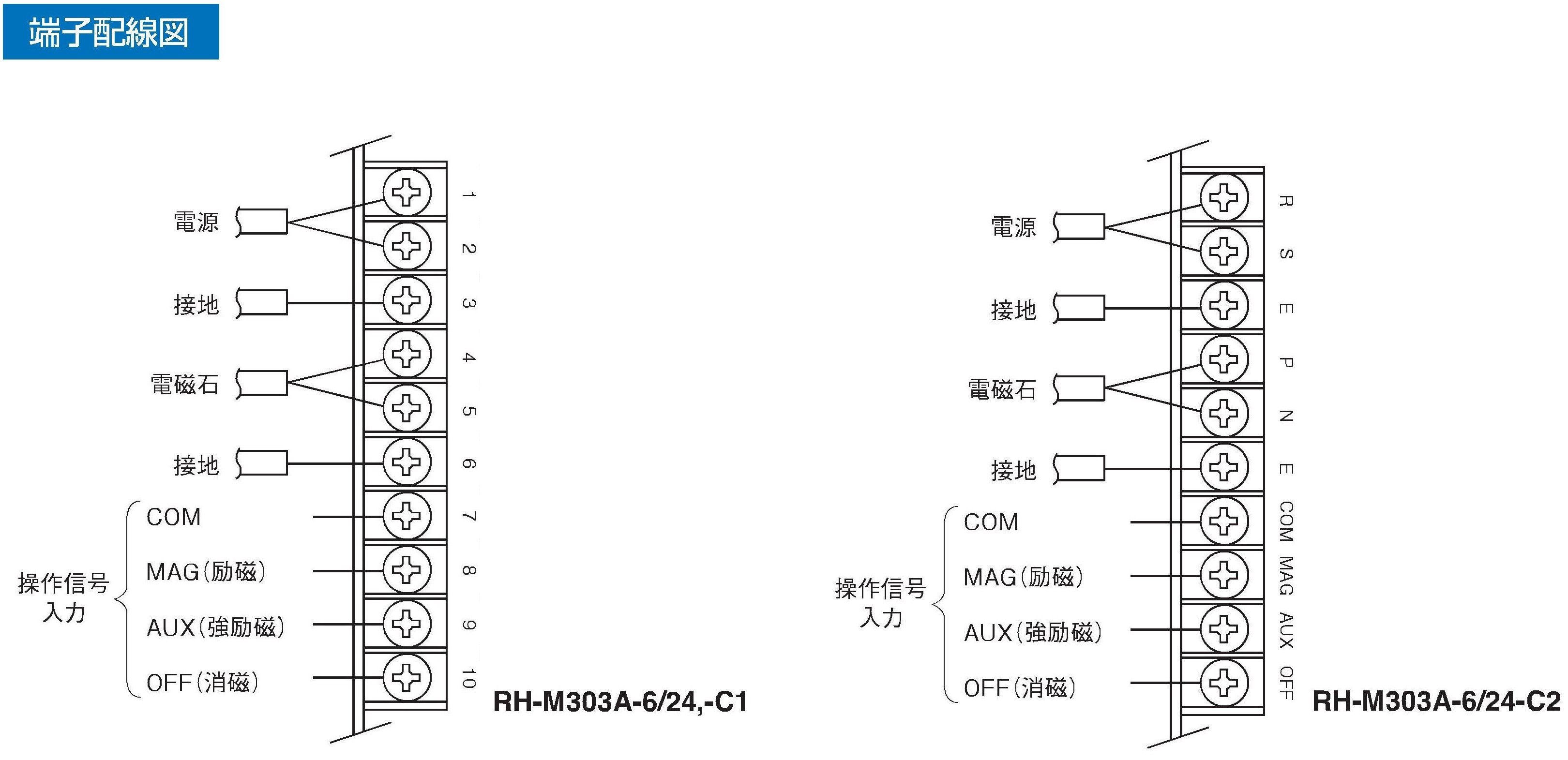

RH-M303A-6/24シリーズ
|
【RH-M303A-6/24シリーズの特長】
・出力回路にFETを採用しているため、高速かつ安定した消磁性能が得られます。また、高頻度の使用にも耐えられます。
・PWM出力制御により、微弱出力設定でも電源変動及び電源周波数の違いなどに影響されない安定した出力電圧が得られます。
・AC100~220Vまでのワイド電源に対応しています。
・ディップスイッチにより定格出力電圧24V/6Vの選択が可能です。(KE-1Bにも対応)
・消磁機能付きです。(ディップスイッチにより交番減衰/一発逆励磁の選択が可能)
・弱励磁調整機能付です。
|
【盤内設置型型】
機械電源盤内設置に適したプリント基板と |
シャーシのシンプルな構造 |
RH-M303A-6/24 |

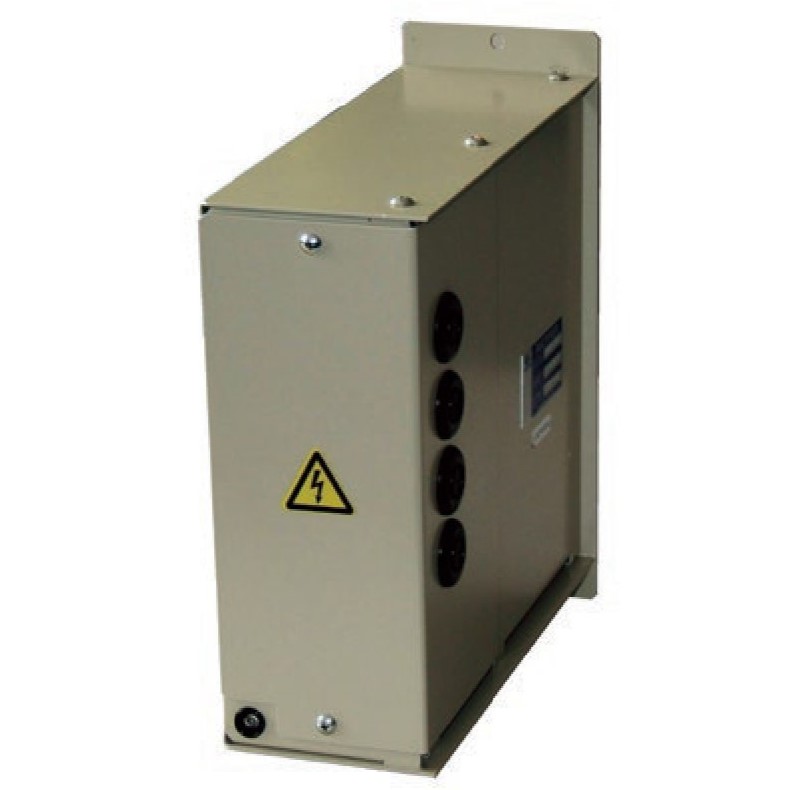

【カバー型】
盤内設置型に専用カバーを追加したモデル |
パネル面に電源表示灯を装備 |
RH-M303A-6/24-C1 |

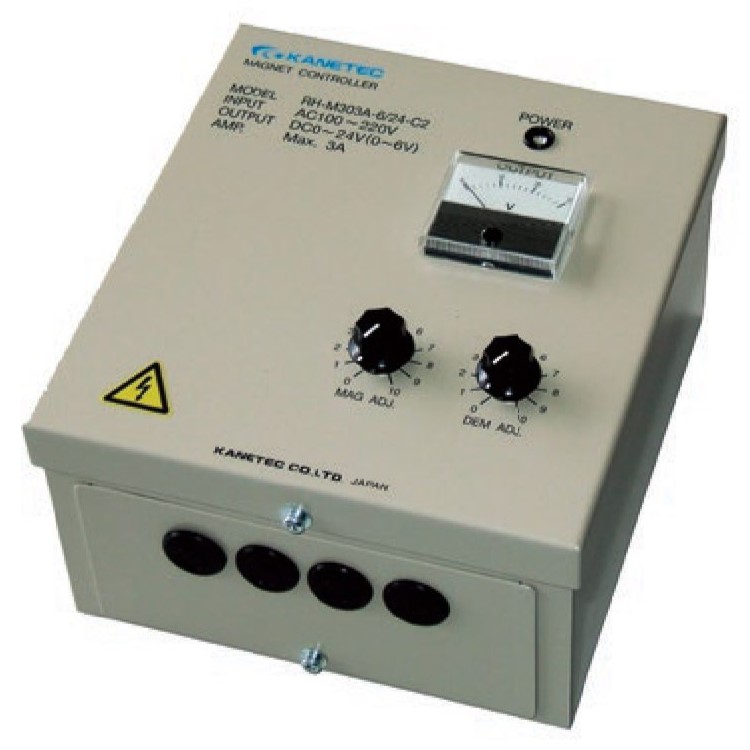

【ケース収納型】
盤内設置型をベースに専用ケースに入れ |
機械側面に設置出来るようにしたモデル |
電源表示灯、電圧計、磁力調整ボリューム、 |
消磁ボリュームを装備 |
RH-M303A-6/24-C2 |

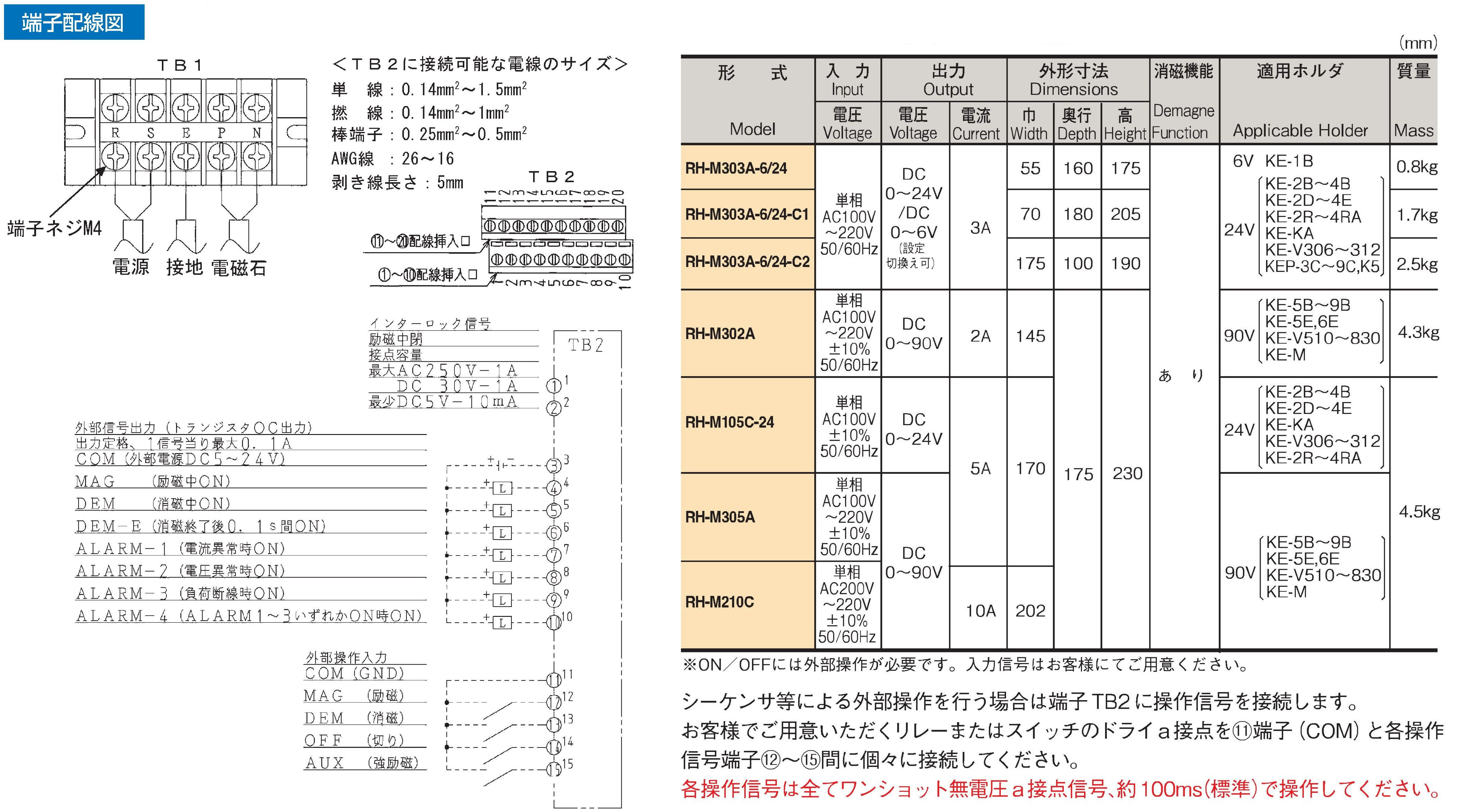

【仕様】 |
(㎜) |
|
形式 |
入力電圧 |
出力 |
外形寸法 |
消磁
機能 |
適用ホルダ |
質量 |
電圧 |
電流 |
巾 |
奥行 |
高 |
|
RH-M303A-6/24 |
単相
AC100~220V
50/60Hz |
DC0~24V
/DC0~6V
(設定切換え可) |
3A |
55 |
160 |
175 |
あり |
6V
24V
|
KE-1B
KE-2B~4B
KE-2D~4E
KE-2R~4RA
KE-K
KE-V306~312
KEP-3C~9C,K5 |
0.8kg |
|
RH-M303A-6/24-C1 |
70 |
180 |
205 |
1.7kg |
|
RH-M303A-6/24-C2 |
175 |
100 |
190 |
2.5kg |
|
RH-M302A |
単相
AC100~220V
±10%
50/60Hz |
DC
0~90V |
2A |
145 |
175 |
230 |
90V |
KE-5B~9B
KE-5E,6E
KE-V510~830
KE-M |
4.3kg |
※ |
RH-M105B-24 |
単相
AC100V
±10%
50/60Hz |
DC
0~24V |
5A |
170 |
24V |
KE-2B~4B
KE-2D~4E
KE-2R~4RA
KE-K
KE-V306~312 |
4.5kg |
|
RH-M305A |
単相
AC100~220V
±10%
50/60Hz |
DC
0~90V |
90V |
KE-5B~9B
KE-5E,6E
KE-V510~830
KE-M |
※ |
RH-M210B |
10A |
202 |
260 |
6.0kg |
|
ON/OFFには外部操作が必要です。入力信号はお客様にてご用意下さい。
※アラーム識別表示対応 |
|
*RH-M105B-24販売中*
在庫終了次第の切換を予定しています |
メンテナンスにつきましては、こちらをご参照ください。
|
